Cómo añadir anotaciones a tu plano de planta 3D
Las anotaciones te permiten añadir llamadas detalladas, notas y flechas direccionales directamente en tus planos de planta 3D. Garantizan que cada especificación, detalle de material e instrucción de instalación permanezca exactamente donde se necesita. Ya sea que estés documentando áreas de demolición, marcando selecciones de acabados o añadiendo notas generales de la obra para tu equipo o cliente, las anotaciones mantienen tus planos claros y listos para comunicar.
Descripción general de las anotaciones
Las anotaciones están disponibles únicamente en la vista de Plano de planta y en la vista de Alzados. Aún no son compatibles con la vista de Maqueta interactiva (Dollhouse). Las anotaciones estarán visibles de forma predeterminada, pero puedes desactivarlas en la configuración de tu plano de planta (más detalles abajo).
Existen tres herramientas de anotación diferentes que puedes usar en tu plano de planta 3D, según tu objetivo:
- Anotación: Una combinación de flecha y llamada de texto. Utilízala para señalar un elemento específico en tu plano de planta y etiquetarlo con especificaciones, materiales o instrucciones.
- Cuadro de texto: Solo texto, sin flecha. Ideal para crear leyendas, notas generales o especificaciones de la obra en los márgenes de tu plano de planta.
- Flecha: Una flecha direccional independiente. Utilízala para llamar la atención sobre varios elementos o indicar una dirección sin necesidad de añadir texto.
Recuerda: Para los nombres de las habitaciones, utiliza siempre la herramienta Etiqueta de habitación; esto mantendrá la precisión de tus presupuestos e informes. Las anotaciones son exclusivas para especificaciones y llamadas.
Repasemos cada opción.
Añadir anotación

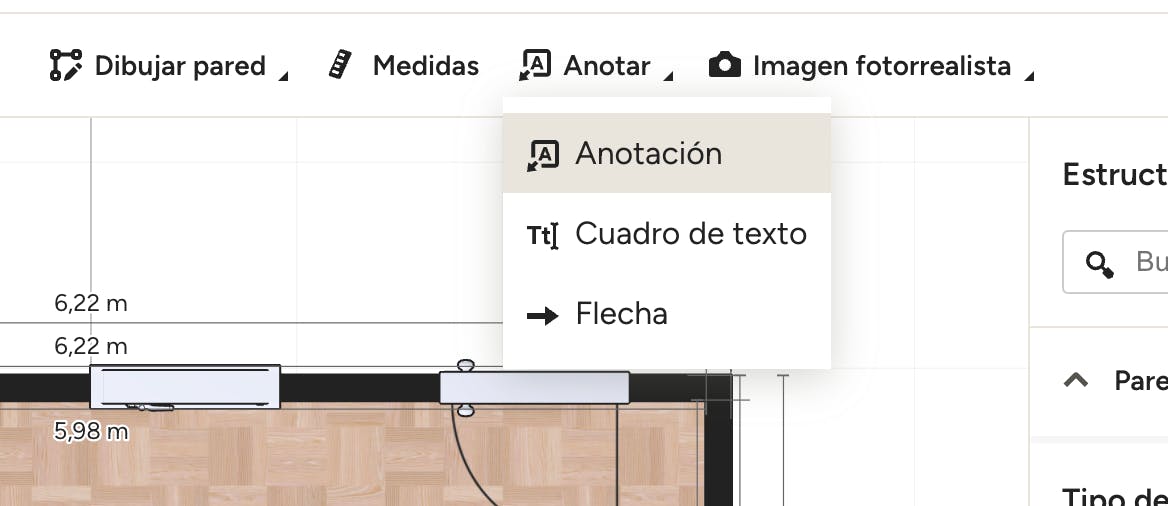

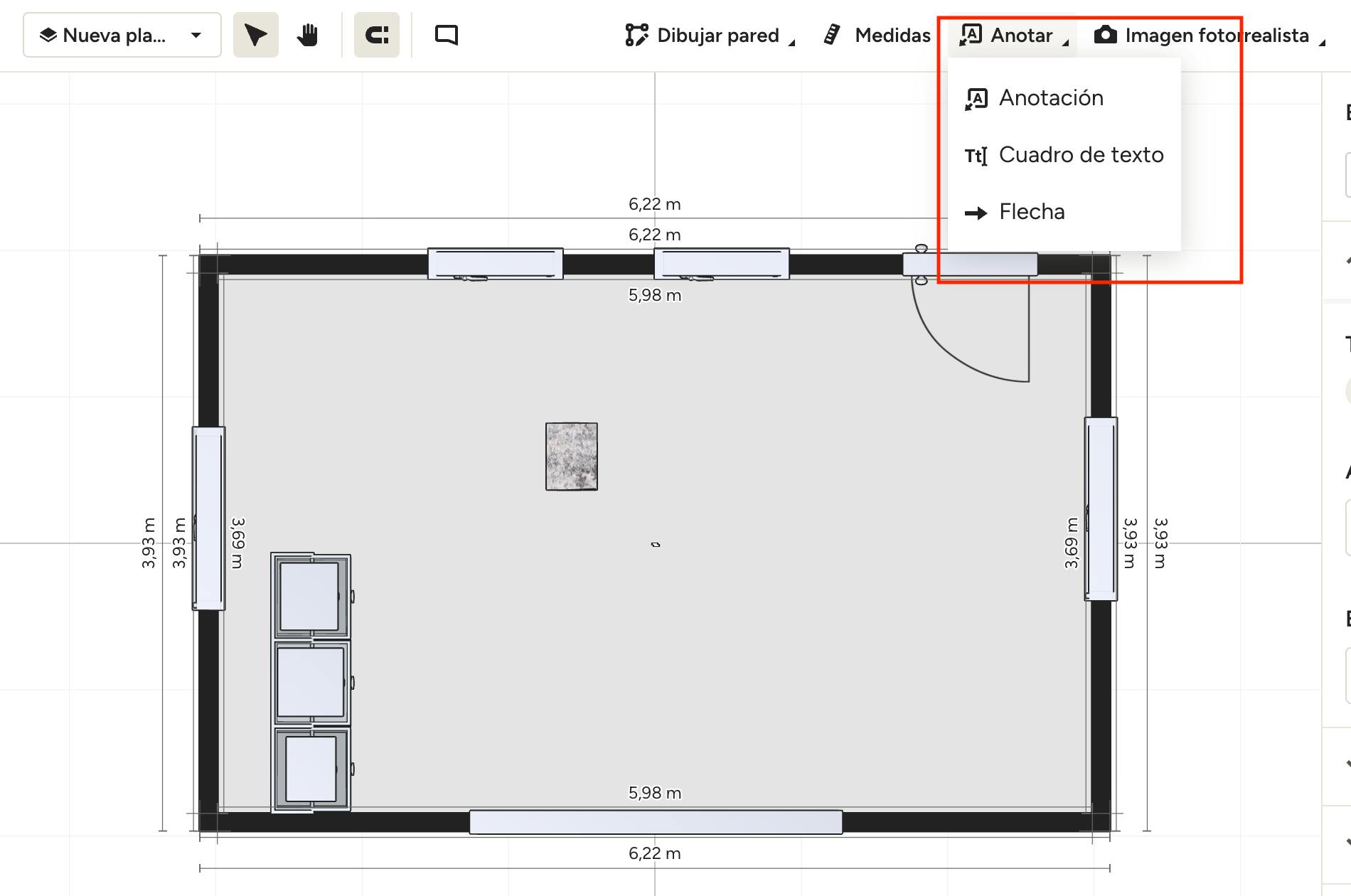

Para añadir una nueva anotación que incluya tanto un cuadro de texto como una flecha, abre el plano de planta 3D correspondiente. Selecciona Anotar en la barra de herramientas superior y luego elige Anotación en el menú desplegable.
Haz clic una vez en el plano de planta donde quieras que apunte la flecha; este es el elemento que vas a señalar (por ejemplo: una pared, una instalación/accesorio, un armario o un área de material).

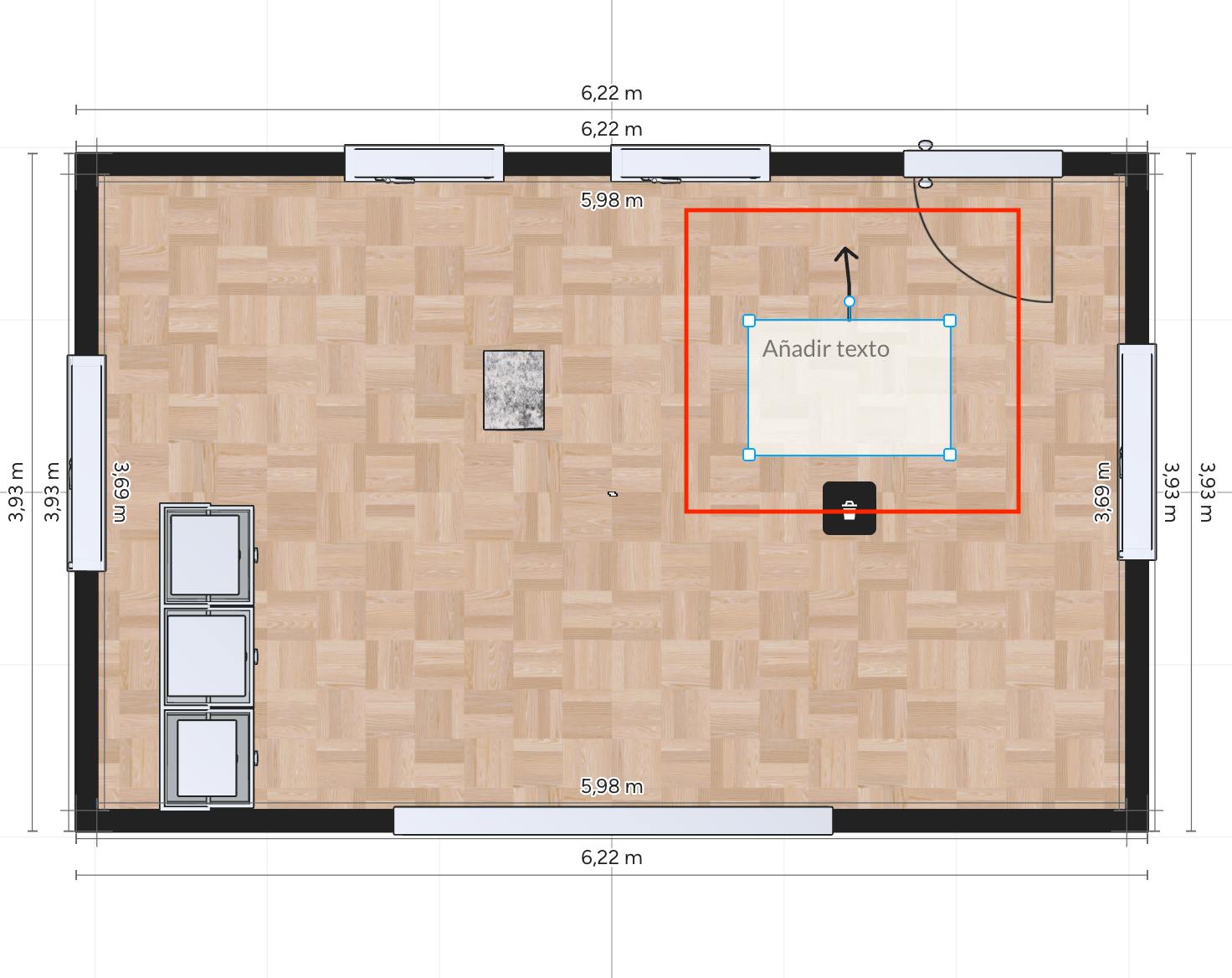

Mueve el ratón hacia la zona donde quieres que aparezca el cuadro de texto. Haz clic por segunda vez para colocarlo; ahora aparecerá conectado a la flecha, tal como se muestra abajo.
Consejo profesional: Siempre puedes ajustar la flecha o el cuadro de texto después de colocarlos por primera vez. Para hacerlo, haz clic y arrastra el cuadro de texto o la punta de la flecha y vuelve a colocarlos en un área diferente.

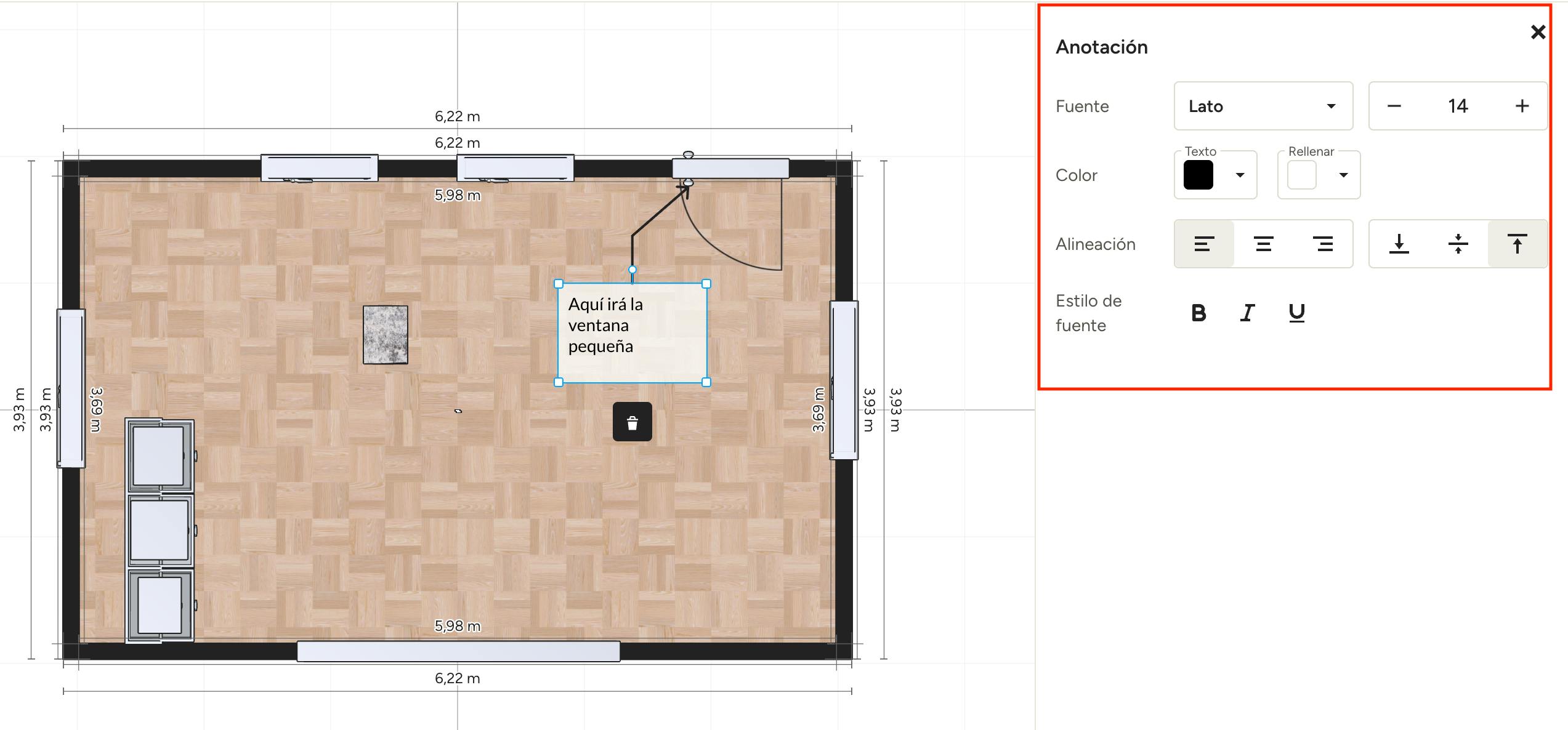

Escribe el texto de tu anotación directamente en el cuadro de texto. En el menú de la derecha, puedes ajustar el formato: el tipo y tamaño de letra, el color de la fuente y del cuadro de texto, la alineación y el estilo de la letra.
Cuando hayas terminado, haz clic fuera del cuadro de texto. Si quieres eliminarlo, haz clic en el icono de la papelera.
Añadir cuadro de texto

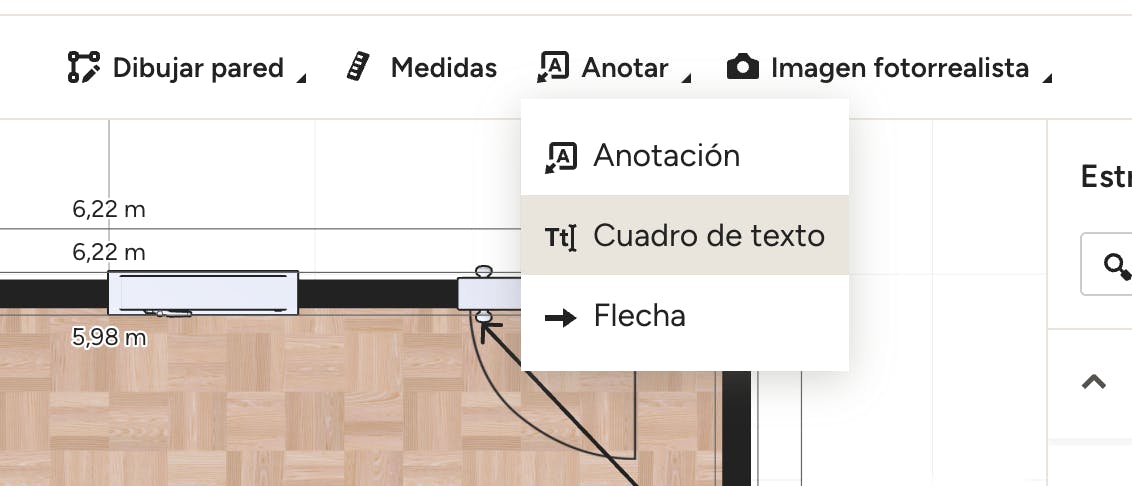

Para añadir un nuevo cuadro de texto que solo incluya texto (sin flecha), abre el plano de planta 3D correspondiente. Selecciona Anotar en la barra de herramientas superior y luego elige Cuadro de texto en el menú desplegable.
Mueve el ratón hacia la zona donde quieras que aparezca el cuadro de texto y haz clic una vez para colocarlo. El cuadro de texto aparecerá en tu plano de planta; si lo necesitas, puedes hacer clic en él para moverlo de sitio.

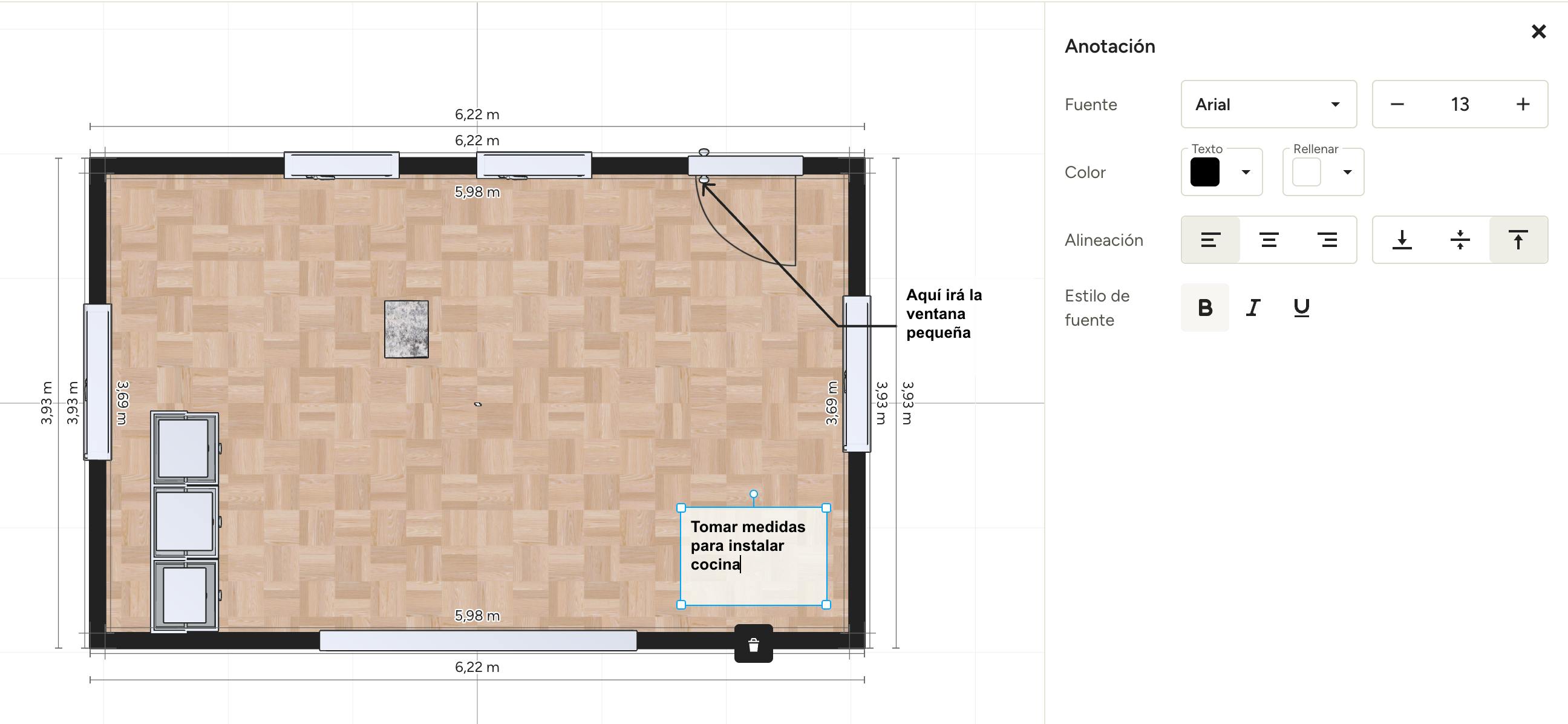

Escribe el texto directamente en el cuadro de texto. En el menú de la derecha, puedes ajustar el formato: el tipo y tamaño de letra, el color de la fuente y del cuadro de texto, la alineación y el estilo de la letra.
Cuando hayas terminado, haz clic fuera del cuadro de texto. Si quieres eliminarlo, haz clic en el icono de la papelera.
Añadir flecha

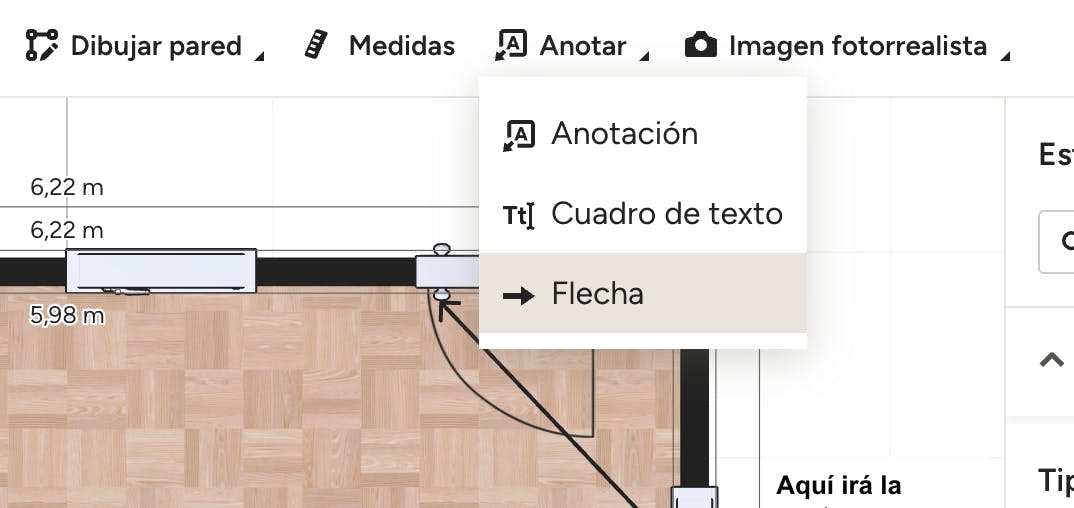

Para añadir una nueva flecha que no incluya texto, abre el plano de planta 3D correspondiente. Selecciona Anotar en la barra de herramientas superior y luego elige Flecha en el menú desplegable.
Haz clic una vez en el plano de planta donde quieras que apunte la flecha; este es el elemento o la dirección que vas a señalar (por ejemplo: una pared, una instalación, un armario o un área de material).

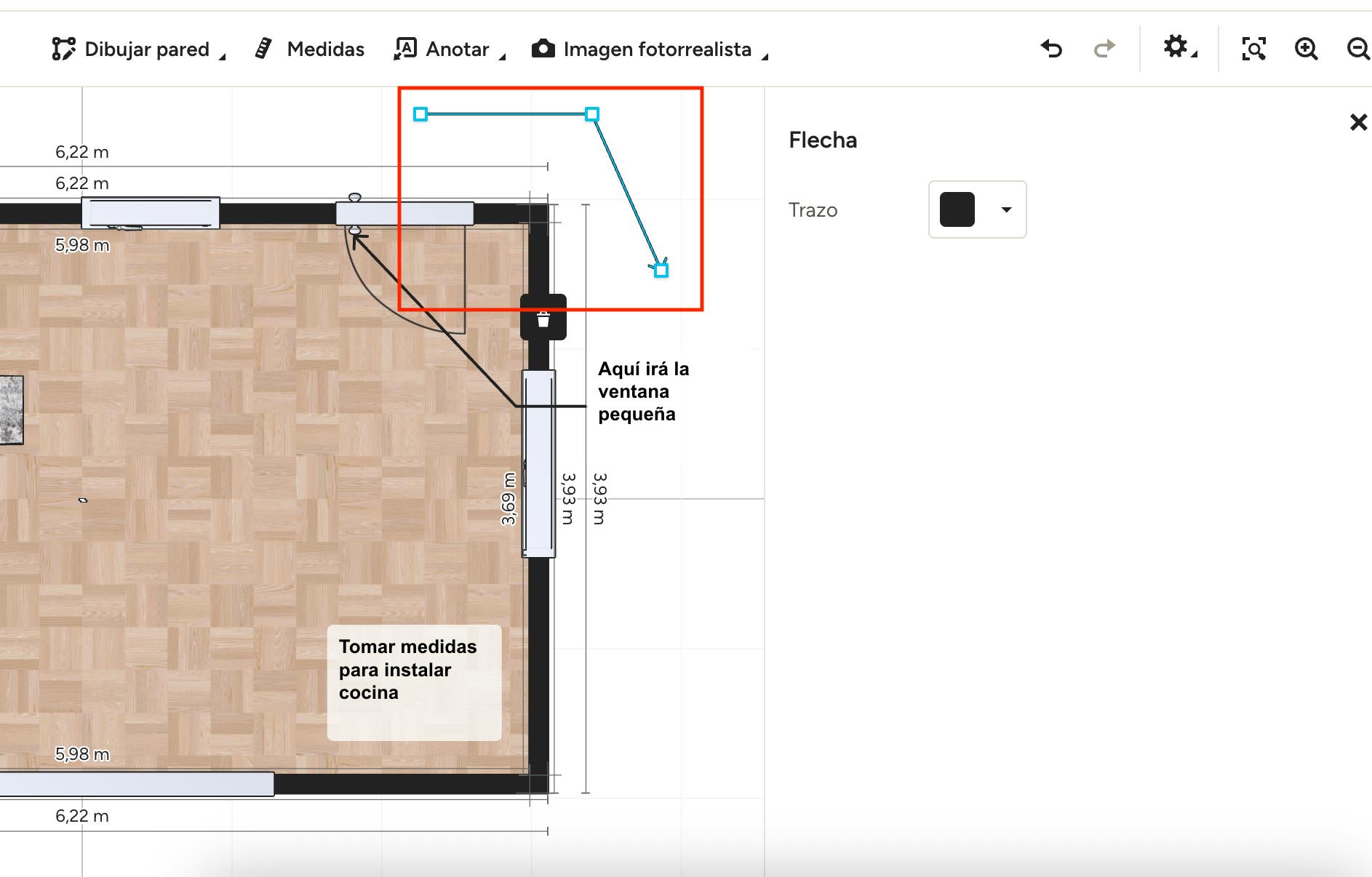

Mueve el ratón hacia la zona donde quieras que termine la flecha y haz clic por segunda vez. En el menú de la derecha, puedes ajustar el color de la flecha.
Cuando hayas terminado, haz clic fuera de la flecha. Si quieres eliminarla, haz clic en el icono de la papelera.
Ajustar las anotaciones en la configuración
Aunque las anotaciones están activadas de forma predeterminada, tienes la opción de desactivarlas para poder compartir una versión limpia de tu plano de planta, sin la acumulación de llamadas visuales. Esto ocultará de la vista todas las anotaciones existentes, pero no las eliminará.

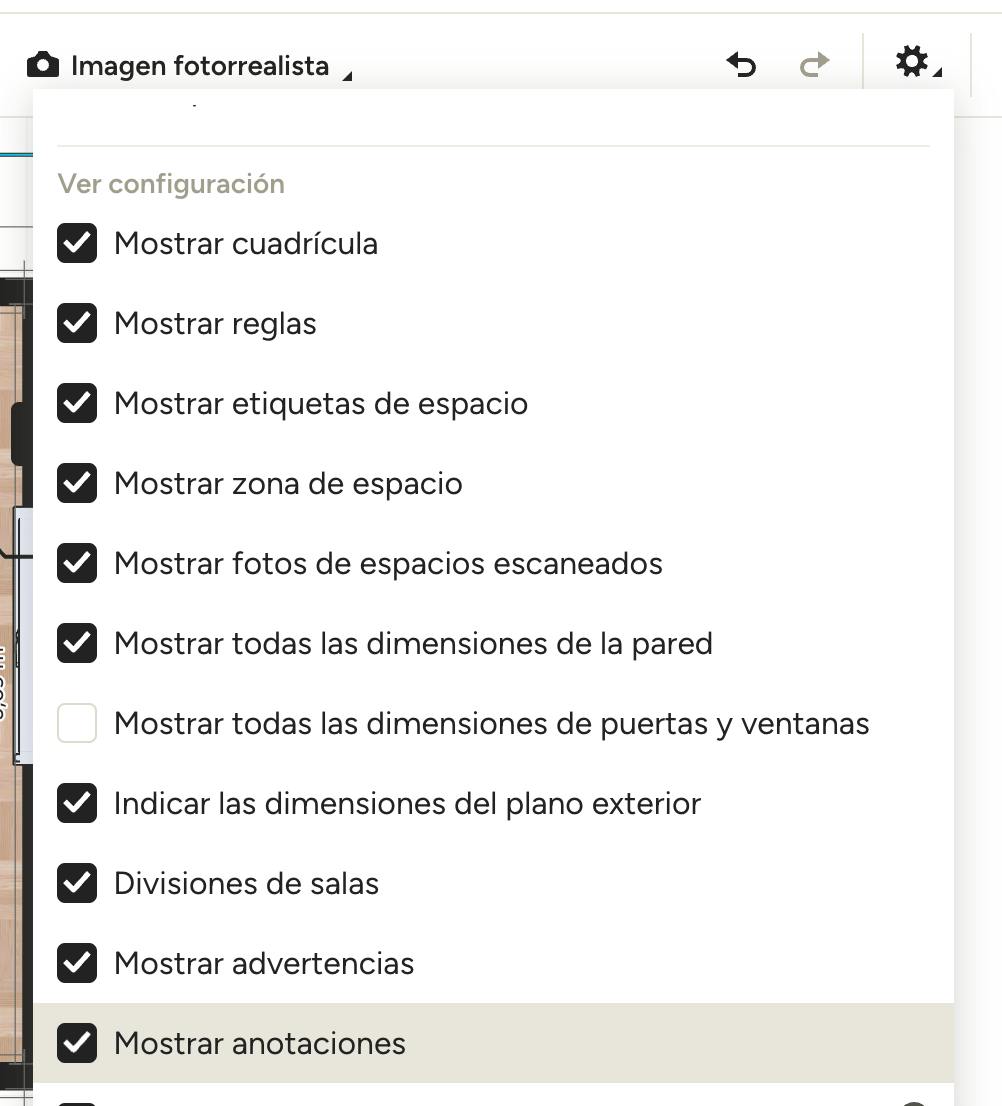

Para hacerlo, haz clic en el icono de engranaje de Configuración en la parte superior de tu plano de planta. En el menú desplegable, desmarca la casilla junto a Mostrar anotaciones.

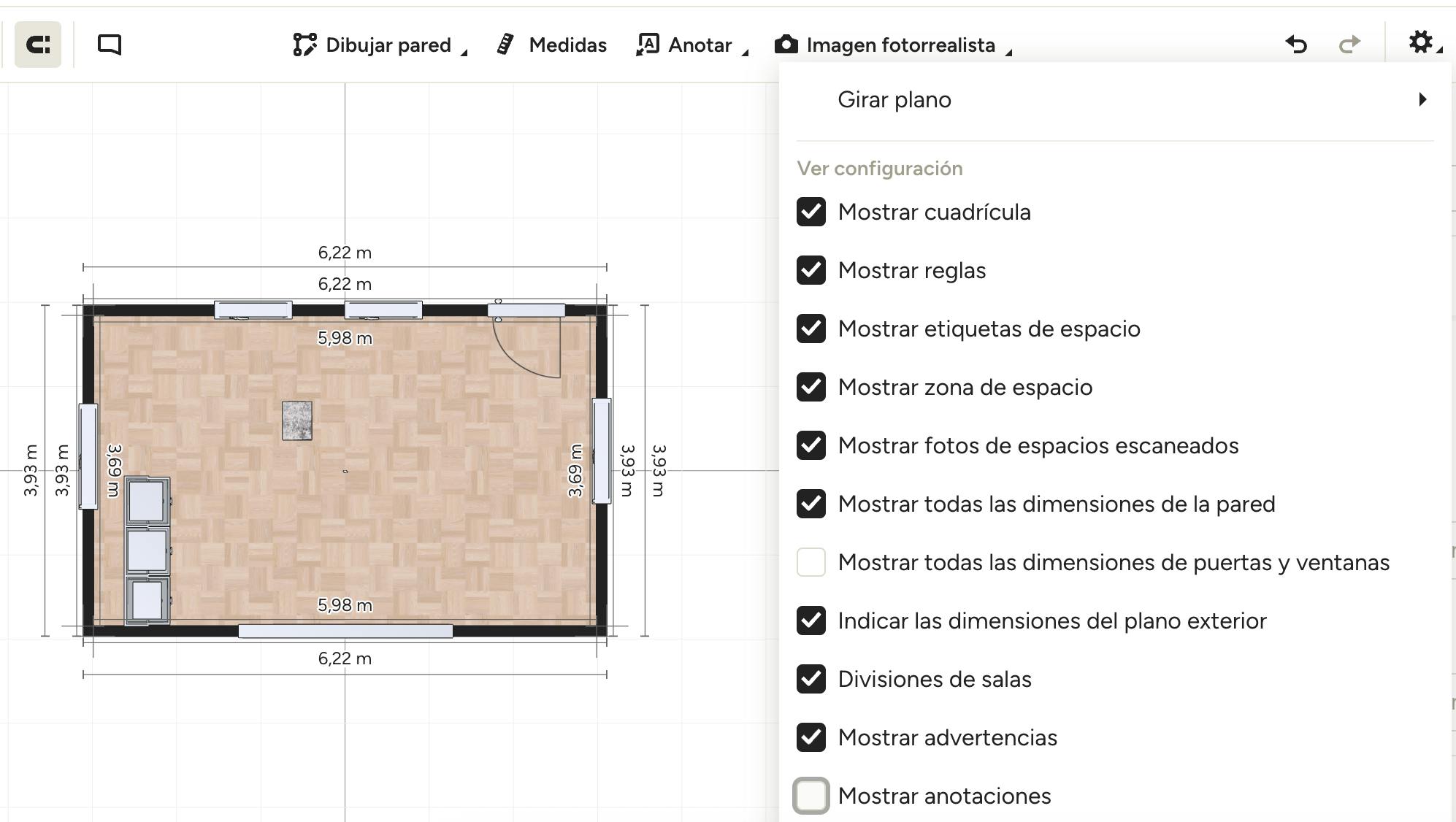

Todas las anotaciones existentes desaparecerán de la vista (como se muestra abajo). Puedes volver a activarlas fácilmente marcando de nuevo la casilla Mostrar anotaciones.
Recuerda: Si añades una nueva anotación mientras están desactivadas, todas tus anotaciones volverán a aparecer automáticamente para que puedas calcular mejor dónde colocarla.
Compartir anotaciones
Si las anotaciones están activadas, serán visibles para cualquier persona con la que compartas tu plano de planta, incluidos clientes y miembros del equipo. También se verán cuando imprimas tu plano de planta 3D.
Si no quieres incluir las anotaciones al compartir o imprimir, puedes desmarcar la casilla Mostrar anotaciones en la configuración de tu plano de planta 3D (como hemos visto antes).
Lee Cómo compartir y colaborar en un plano de planta 3D o Cómo imprimir un plano de planta 3D para saber más.
