Cómo trazar y unir paredes con medidas y ángulos precisos

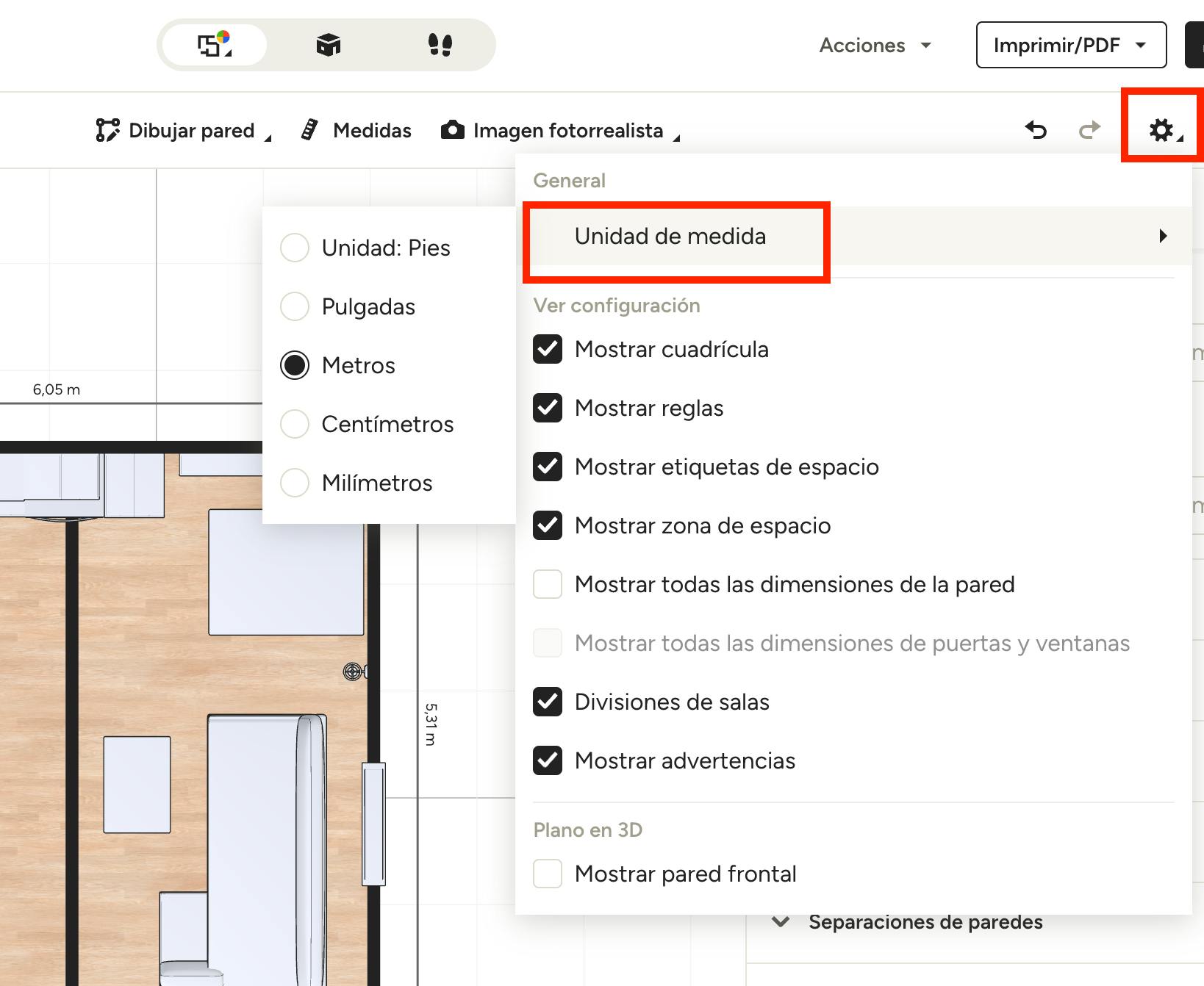

Cuando creas un nuevo plano en 3D, tener medidas y ángulos precisos en las paredes es clave para que todo sea exacto y útil. El planificador de planos 3D de Houzz Pro hace que sea muy fácil crear y conectar paredes, ajustarlas a una medida o ángulo exacto, e incluso cambiar la unidad de medida que prefieras.

Veamos todos los ajustes que puedes hacer a las medidas y ángulos de tus paredes dentro de tu plano 3D.

Dibujar paredes

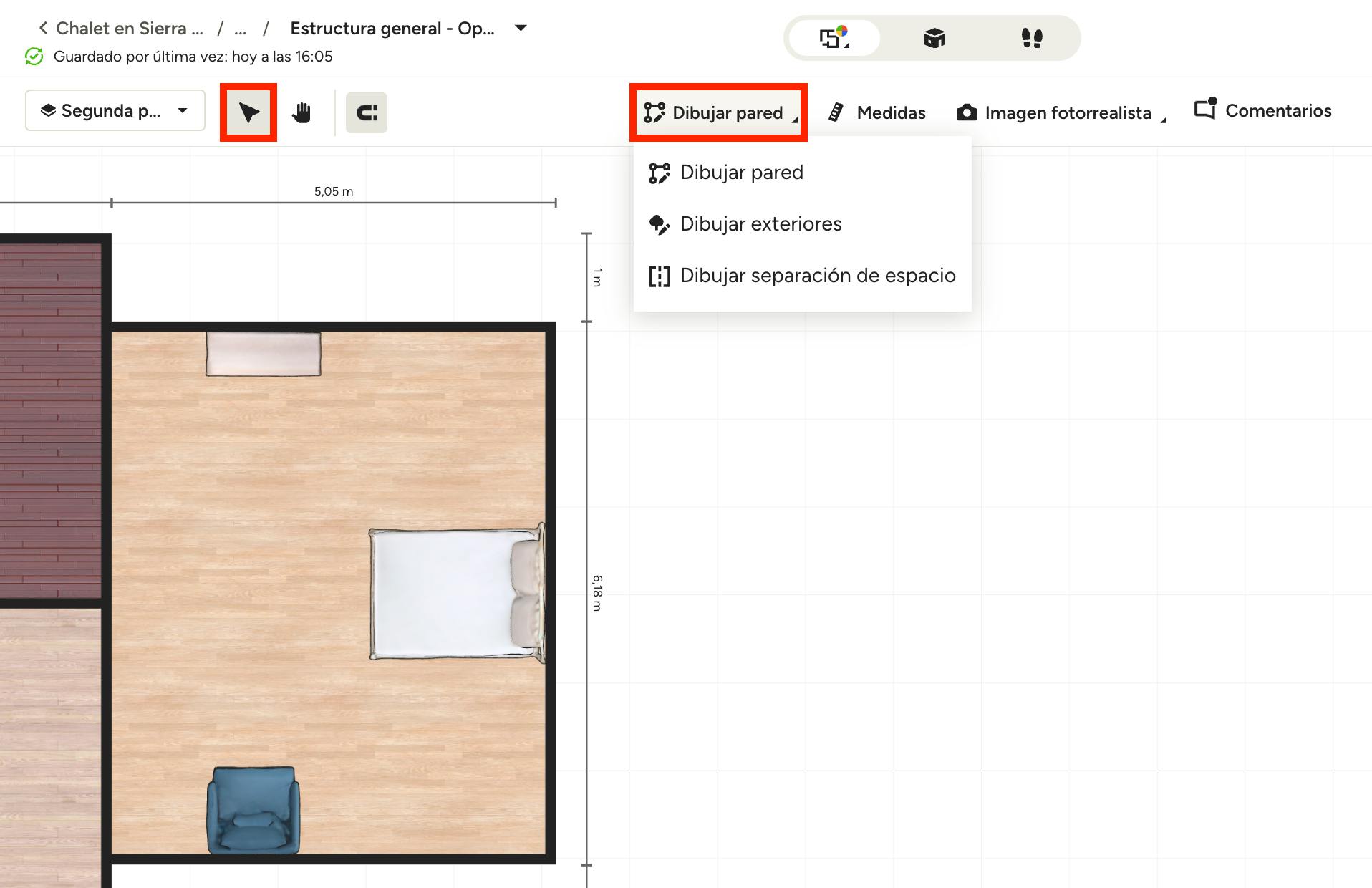

Para empezar, tienes que crear tus paredes. Selecciona el botón Dibujar pared en la barra de herramientas superior de tu plano en 3D. Haz clic en la cuadrícula para empezar a dibujar la pared y vuelve a hacer clic para finalizarla.

Para dejar de dibujar paredes y seguir con otras acciones en tu plano en 3D, haz clic en el icono con forma de puntero de la barra de herramientas.

Etiquetar como Paredes

Para garantizar la precisión de tu plano 3D y de cualquier presupuesto o propuesta que crees, puedes etiquetar tus paredes como Nueva o Existente, así como Interior o Exterior. Estas distinciones visuales mejoran la legibilidad del plano y facilitan la comunicación del alcance del proyecto para fines de planificación y tramitación de permisos.

Pared nueva o existente

A medida que construyes tus paredes, puedes etiquetar cada una como Nueva o Existente. Las paredes nuevas se muestran en negro sólido, mientras que las existentes aparecen en gris con un contorno negro.

De forma predeterminada, las paredes dibujadas desde cero se etiquetarán como Nueva. Las paredes importadas desde un escaneo de habitación o una importación 2D se configuran de manera predeterminada como Existente.

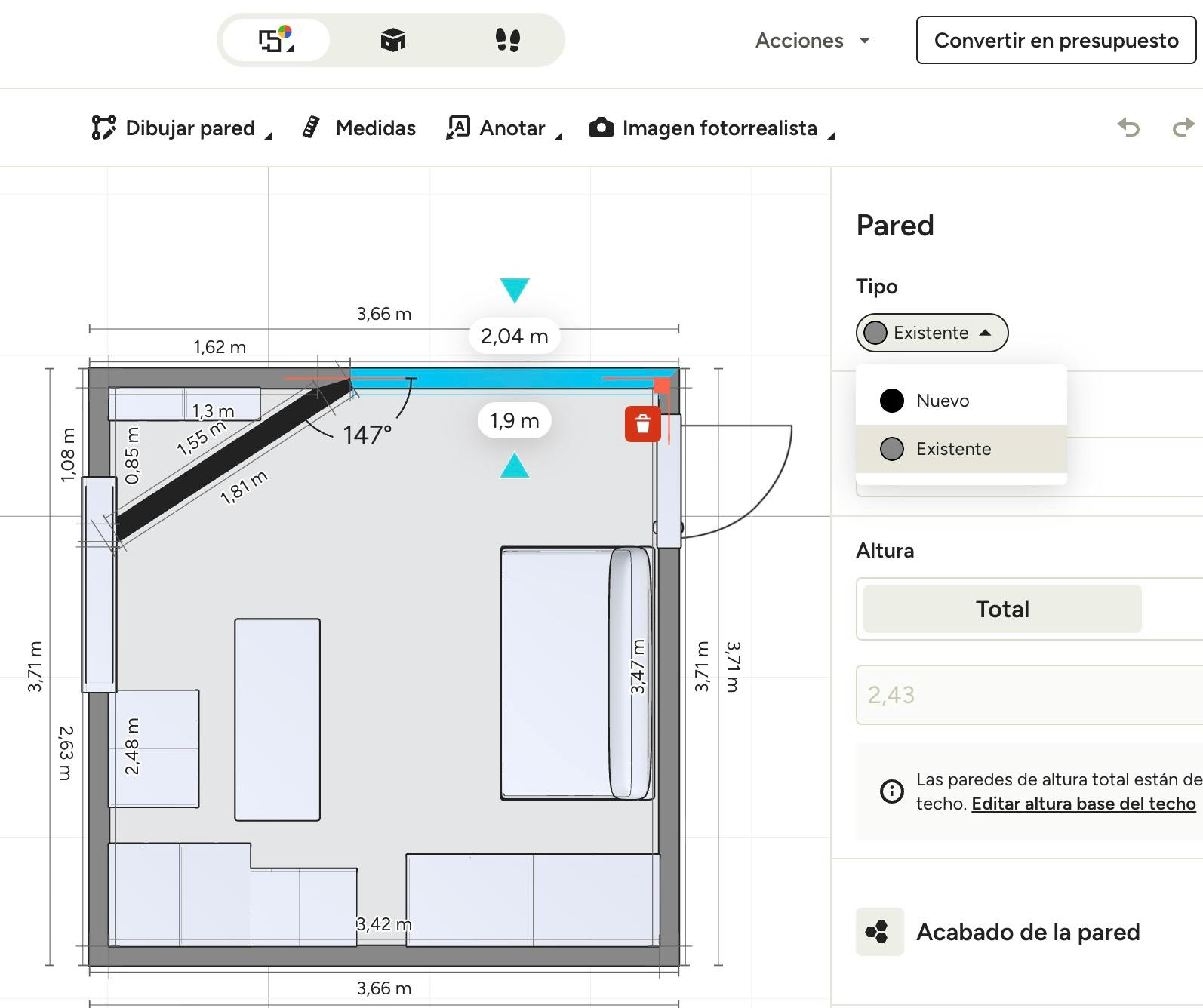

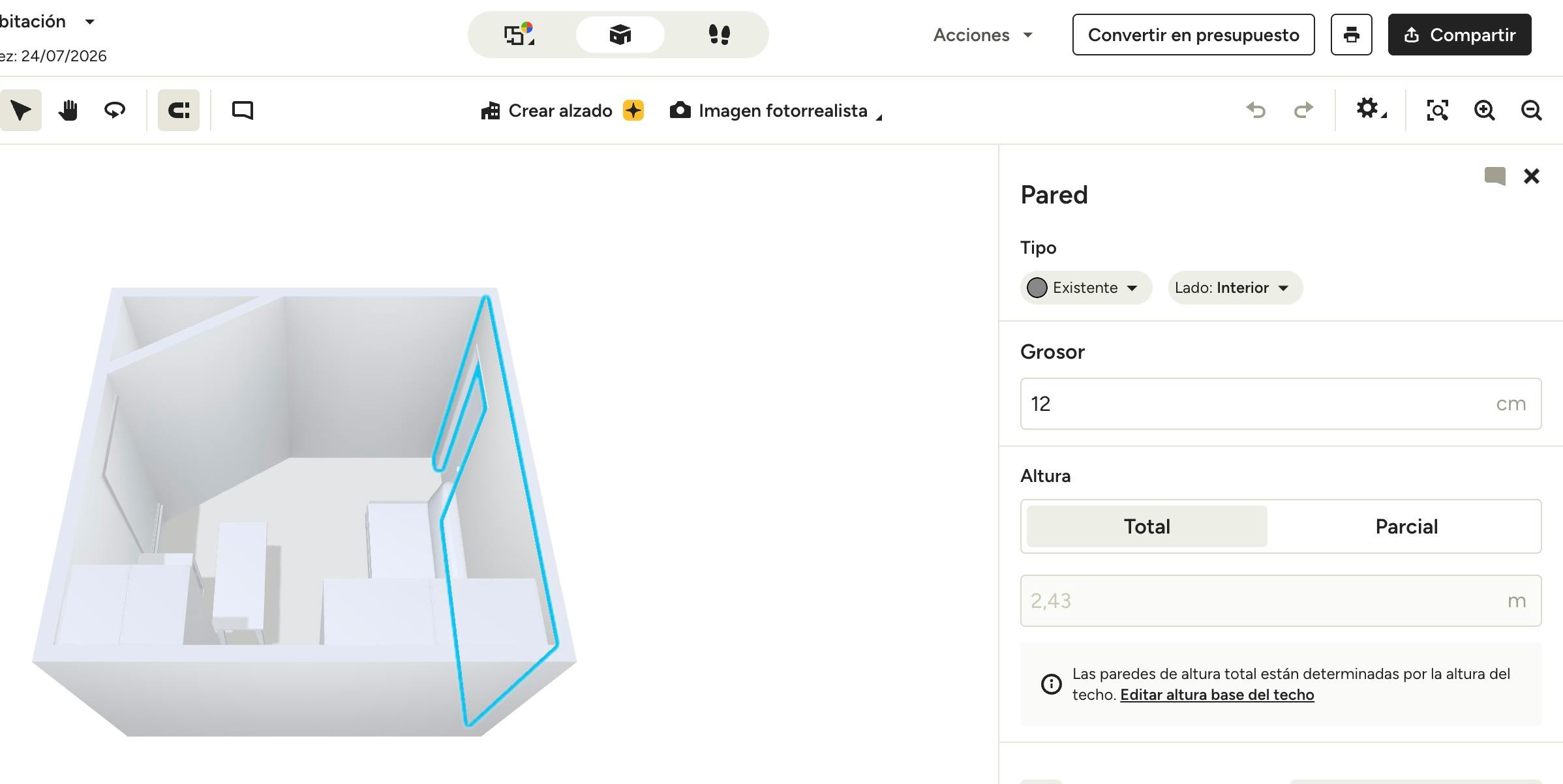

Para cambiar la etiqueta de una pared, selecciónala y elige Nueva o Existente en el menú desplegable del panel derecho. También puedes ajustar esta configuración antes de comenzar a dibujar la pared.

Las etiquetas de pared Nueva y Existente se pueden activar o desactivar en la configuración 3D. Lee Cómo ajustar la configuración del plano 3D para obtener más información.

Cuando conviertes un plano 3D en un presupuesto, las paredes se categorizarán como Paredes nuevas o Paredes existentes. Esto facilita la generación de presupuestos precisos y específicos para el alcance del proyecto sin necesidad de clasificarlos manualmente.

Añade paredes con medidas precisas

Cuando añades una nueva pared o haces clic en una pared existente, puedes introducir las medidas precisas de la misma de varias maneras.

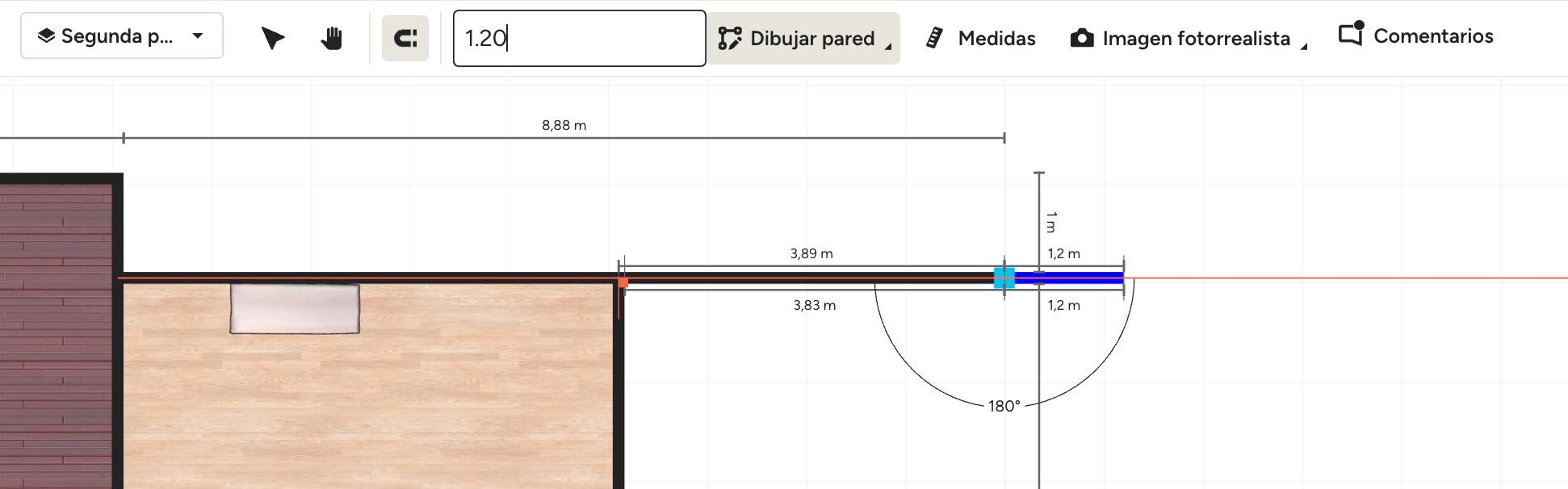

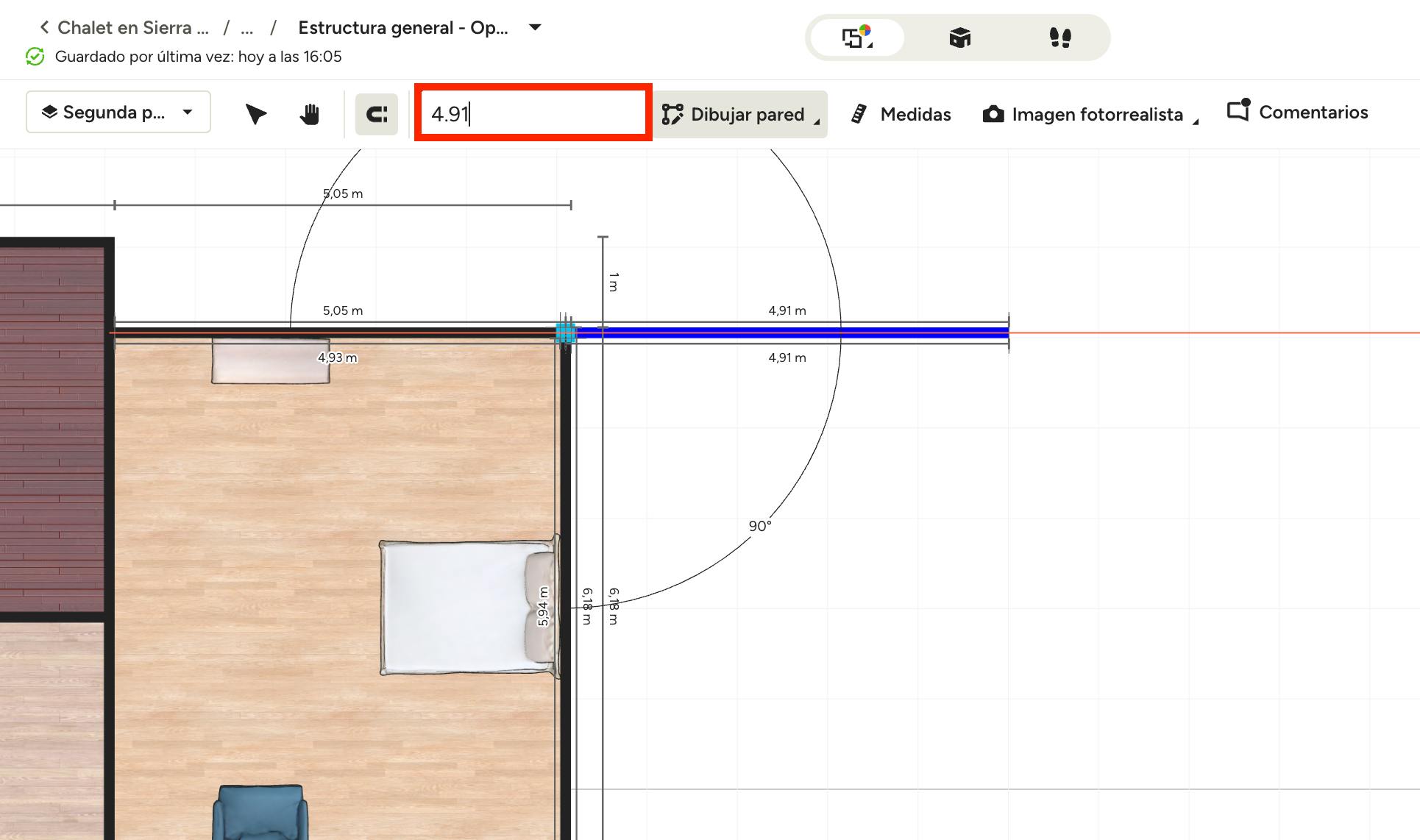

En primer lugar, mientras dibujas la línea, puedes escribir la longitud de la pared con el teclado. La pared se actualizará con esa longitud exacta.

Ten en cuenta que la longitud de la pared que se introduce aquí corresponde a la línea central de la longitud de la pared, ya que las longitudes de los lados exterior e interior serán ligeramente diferentes debido al grosor de la pared y al número de esquinas.

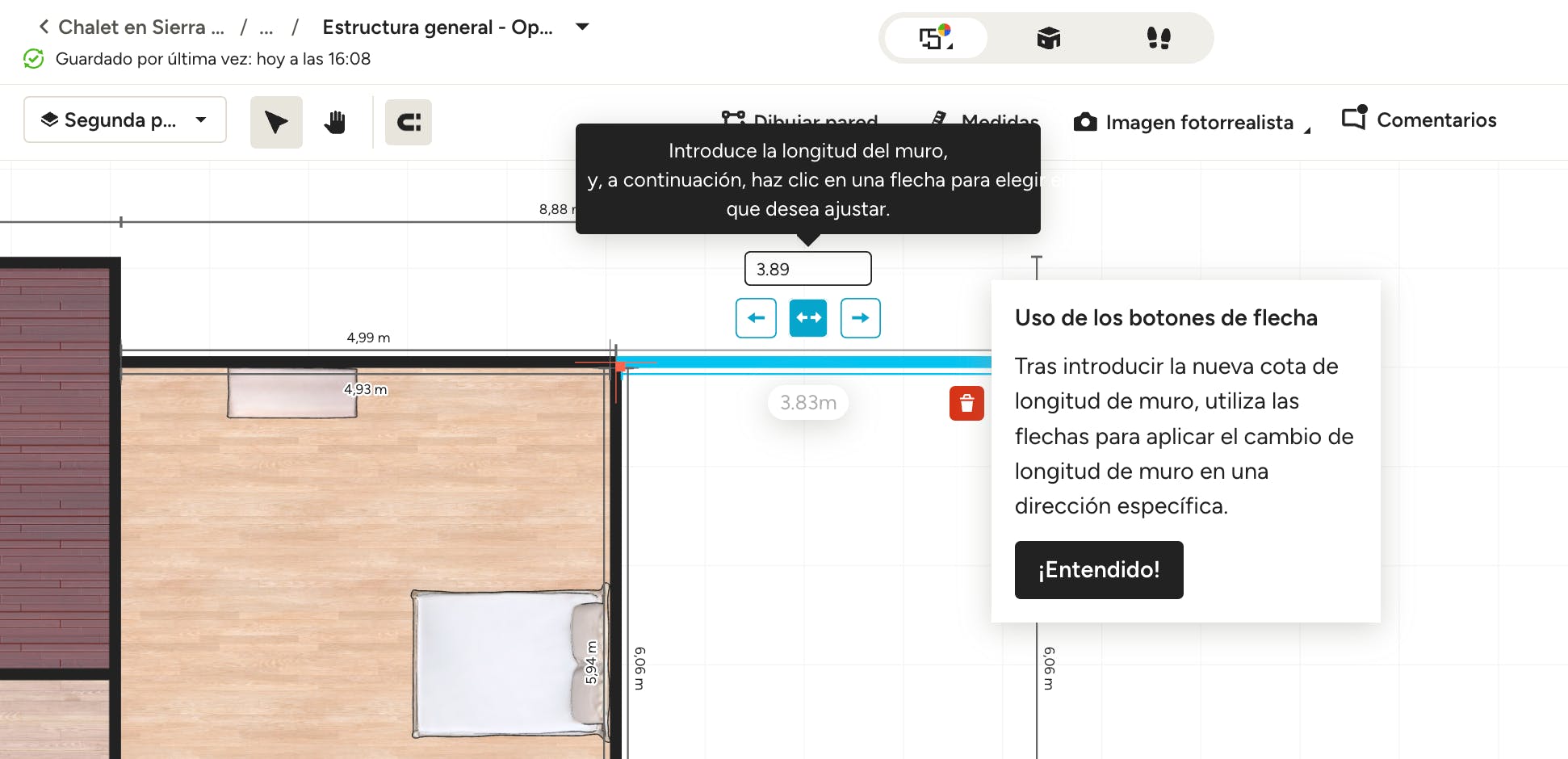

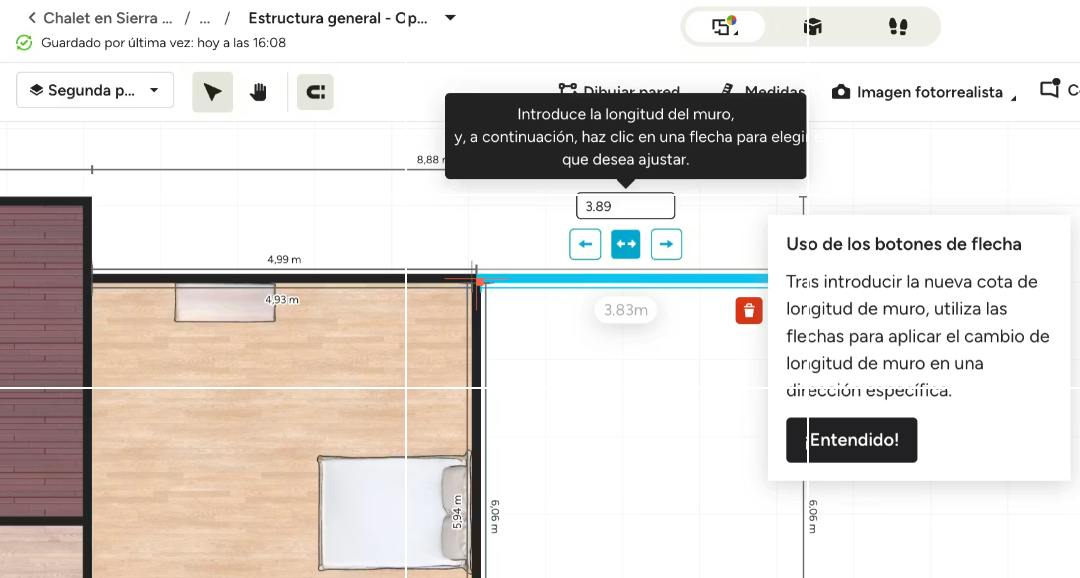

También puedes ajustar la longitud de la pared en la propia cuadrícula. Tras trazar la línea, haz clic en la medida de la pared e introduce la longitud exacta. A partir de aquí, puedes utilizar las flechas para ajustar la longitud de la pared en una dirección concreta.

En el siguiente ejemplo, quiero ajustar la pared horizontal para ampliar la cocina. Ajusté la medida de la longitud de la pared en el cuadro de texto. Si quiero expandir la longitud de la pared por igual en ambos lados, seleccionaré el botón de la doble flecha en el centro. Si quiero expandirla solo hacia el lado izquierdo, seleccionaré el botón de la flecha izquierda. Si quiero expandirla solo hacia el lado derecho, seleccionaré el botón de la flecha derecha.

Lo mismo se aplica al reducir la longitud de una pared. Si quiero acortar la longitud de la pared para un tamaño de cocina más pequeño, ajustaré la medida de la longitud de la pared en el cuadro de texto.

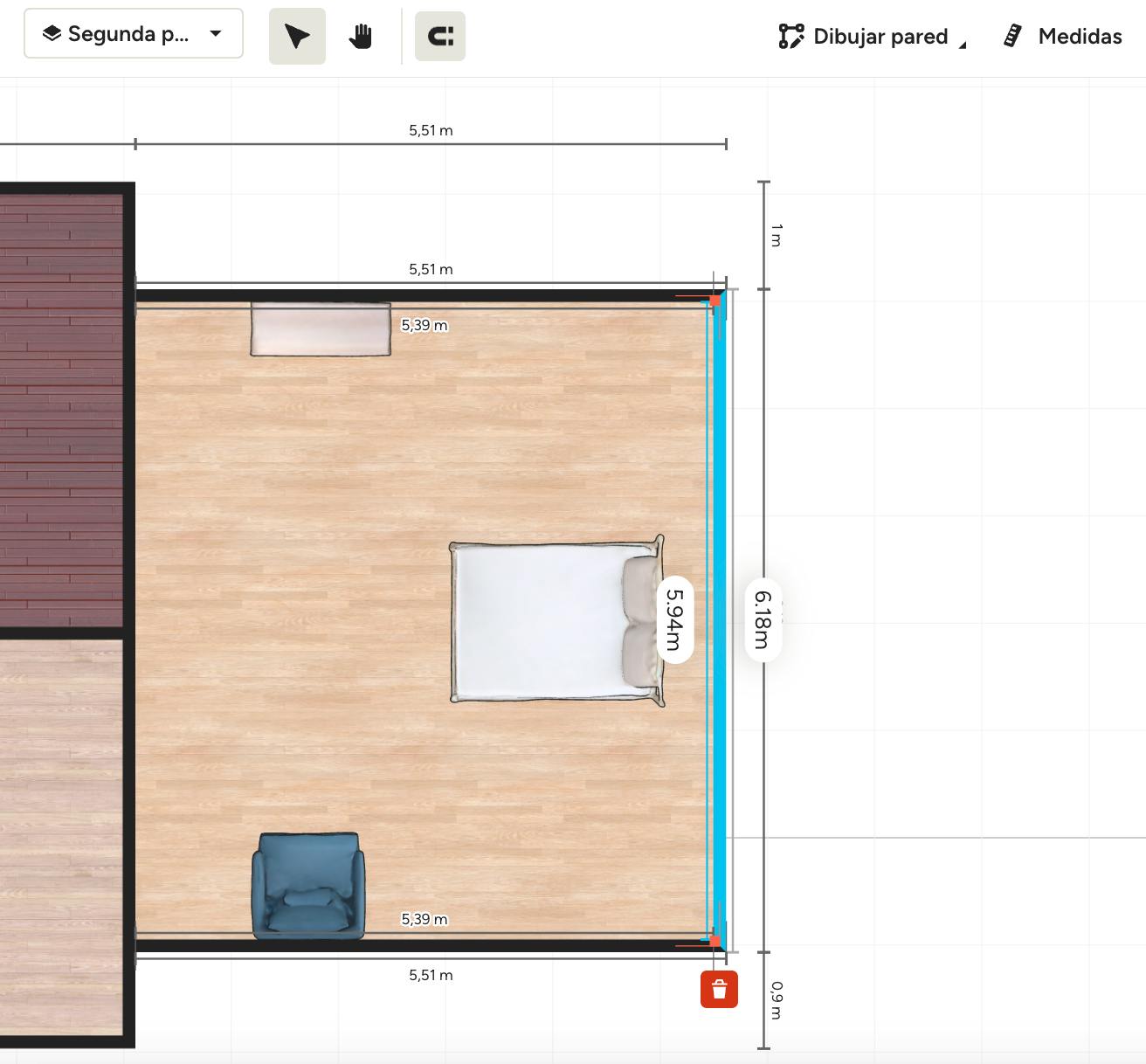

En el siguiente ejemplo, hay una pared vertical. Quiero eliminar el exceso de longitud de la pared desde la parte inferior del espacio, por lo que seleccionaré la flecha inferior. Si quiero reducir la longitud de la pared por igual en la parte superior e inferior, seleccionaré el botón de la doble flecha. Si quiero reducir la longitud de la pared solo en la parte superior, seleccionaré la flecha superior.

Ten en cuenta que si tienes una habitación completamente cerrada, cualquier ajuste de longitud que realices en una pared también afectará a las otras paredes conectadas.

Traza líneas rectas fácilmente

Utiliza las líneas rojas como guía para dibujar los muros en línea recta. Estas se mostrarán siempre de forma paralela y perpendicular al resto de paredes. Los ángulos de las paredes también aparecerán en la cuadrícula.

Mueve paredes en bloque

Para cambiar de sitio una pared manteniéndola unida al resto de muros adyacentes, solo tienes que arrastrarla: esta se moverá junto con el resto de paredes y todas mantendrán el ángulo original.

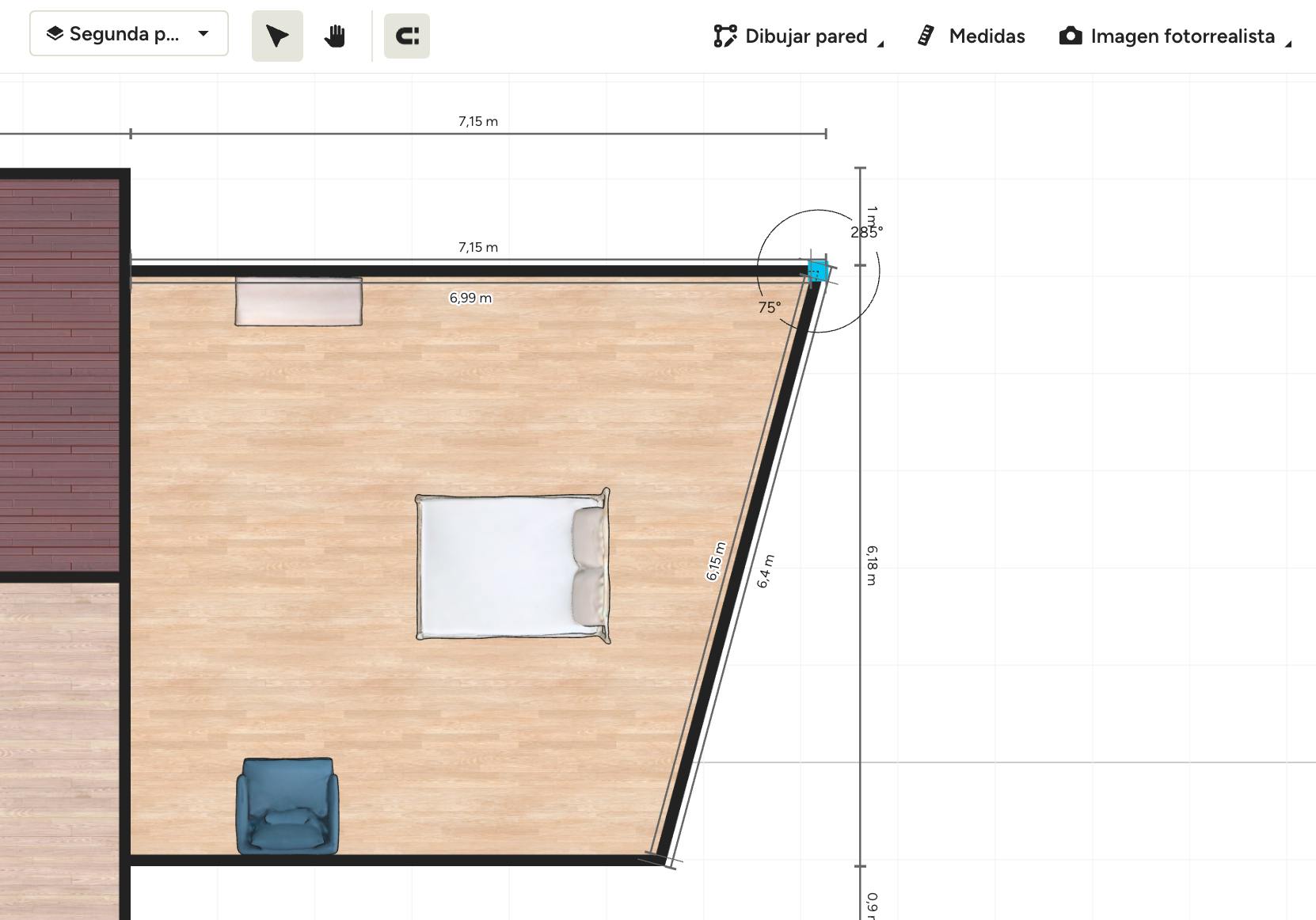

Cambia el ángulo de la pared

También puedes cambiar el ángulo de una pared y mantenerlo unido a las paredes adyacentes. Solo tienes que hacer clic en una esquina de la pared y arrastrarla hacia donde quieras moverla.
