Cómo usar el menú de opciones de la Herramienta de medición

Cuando estés trabajando con medidas, el menú de opciones de la herramienta de medición te será de muchísima ayuda. Aquí puedes realizar medidas, crear grupos, hacer anotaciones y recuentos y mucho más.

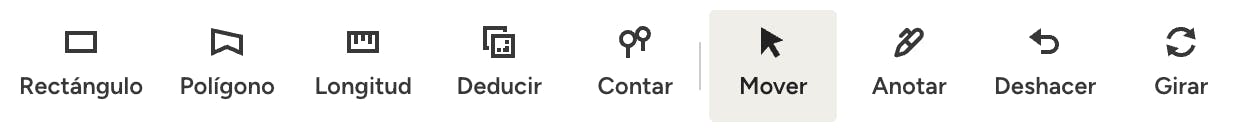

Este menú de opciones se encuentra en la parte superior del plano. Descubre a continuación el significado de cada icono.

Crear medidas

Usa los iconos de Rectángulo, Polígono y Longitud para crear medidas. La forma determinará la herramienta que necesitas.

Ten en cuenta que no puedes editar una medida ya completada a través de estas herramientas. Si necesitas ajustar el tamaño de una medida, haz clic en el icono del puntero y mueve, edita o elimina tu selección.

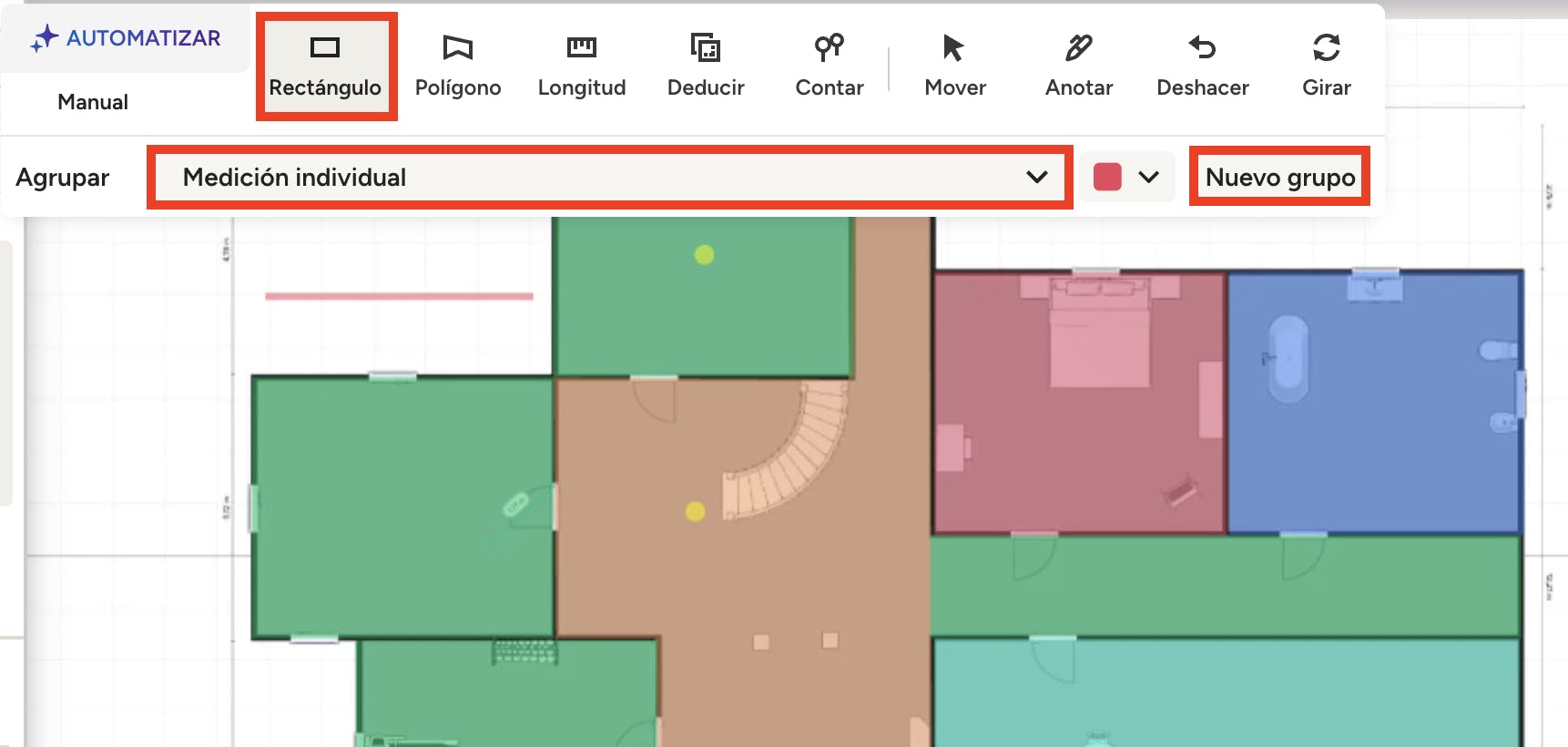

Rectángulo

Si la forma del espacio es un rectángulo clásico, este icono es la forma más rápida y eficaz de completar las medidas.

Para empezar, selecciona el icono Rectángulo y elige el grupo apropiado o crea uno nuevo (consulta más información sobre los grupos abajo). Después, haz clic y arrastra el cursor de una esquina del espacio hasta la siguiente. Suelta el ratón para completar la medida.

Polígono

Si la forma del espacio es algo más específica, este icono es la mejor forma de personalizar las medidas.

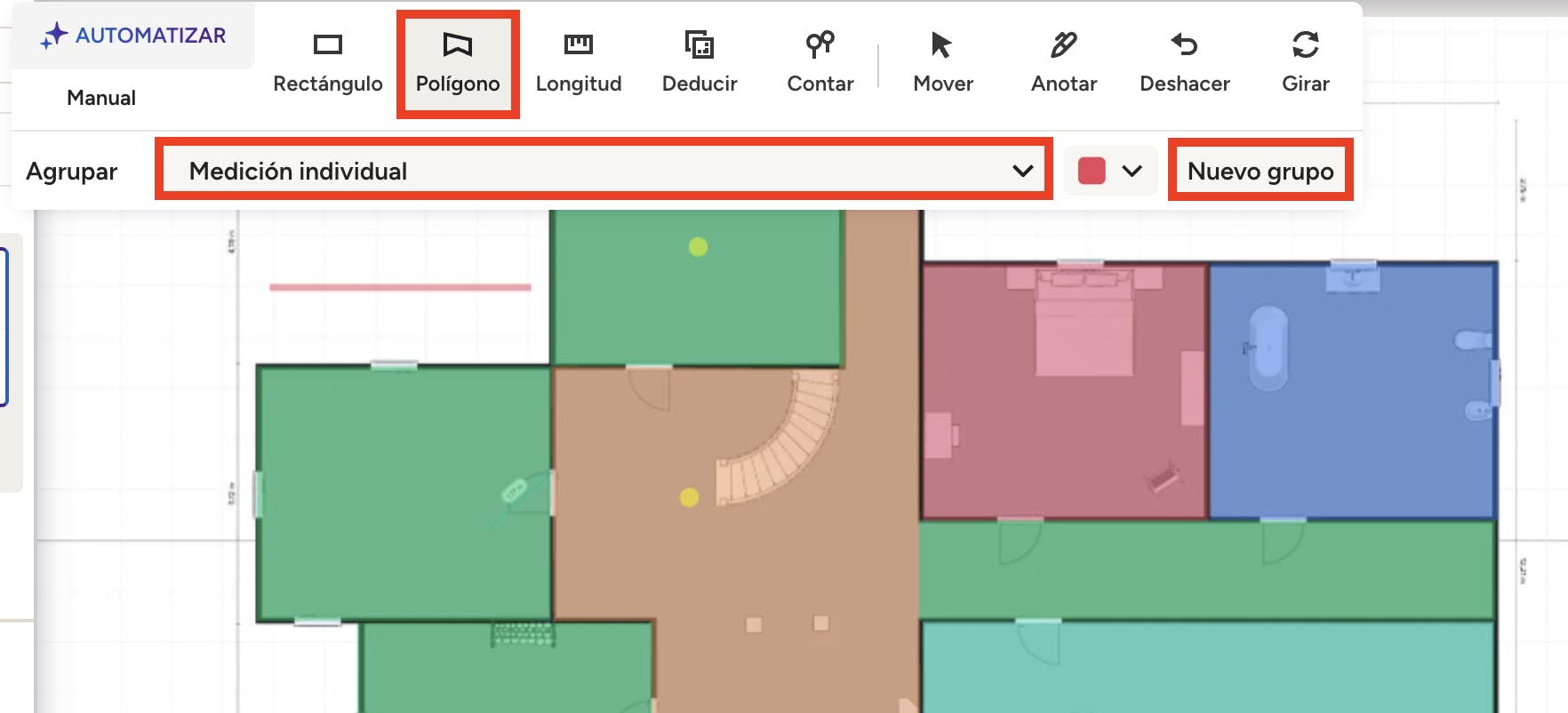

Para empezar, selecciona el icono Polígono y escoge el grupo en cuestión o crea uno nuevo (consulta más información sobre los grupos abajo). Haz clic en una de las esquinas del espacio. Se creará una línea: arrástrala hasta la siguiente esquina y pulsa el botón izquierdo del ratón. Sigue arrastrando y haciendo clic en las esquinas hasta completar la medida. Cuando hayas acabado, haz doble clic en la última esquina para terminar.

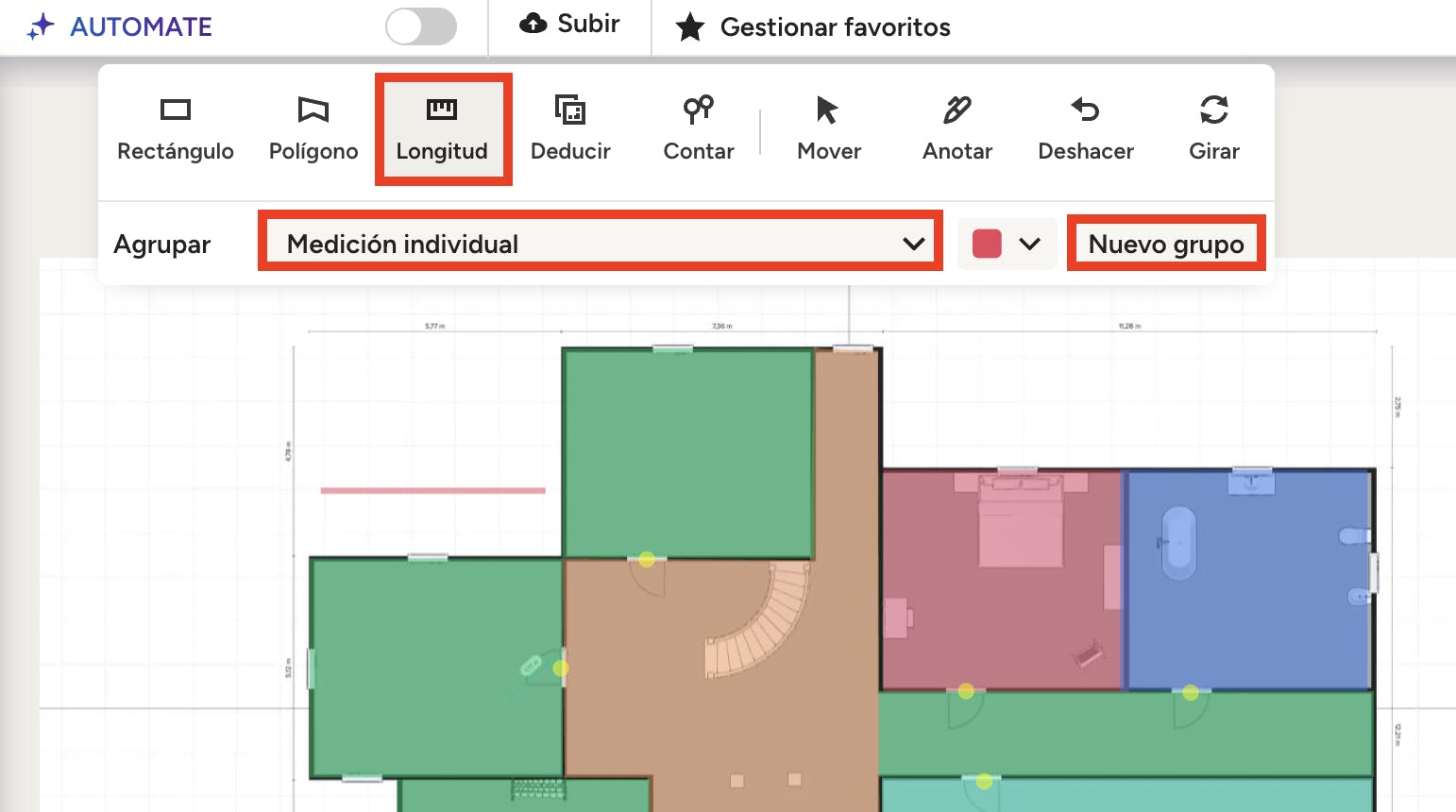

Longitud

Este icono es muy similar al anterior, ya que te permite personalizar las medidas por perímetros, pero también puedes utilizarlo para medidas lineales simples desde un punto a otro.

Selecciona el icono Longitud y elige el grupo apropiado o crea uno nuevo (consulta más información sobre los grupos abajo). Haz clic en una de las esquinas del espacio. Se creará una línea: arrástrala hasta la siguiente esquina y pulsa el botón izquierdo del ratón. Sigue arrastrando y haciendo clic en las esquinas hasta completar la medida. Cuando hayas acabado, haz doble clic en la última esquina para terminar.

Editar medidas

Puntero

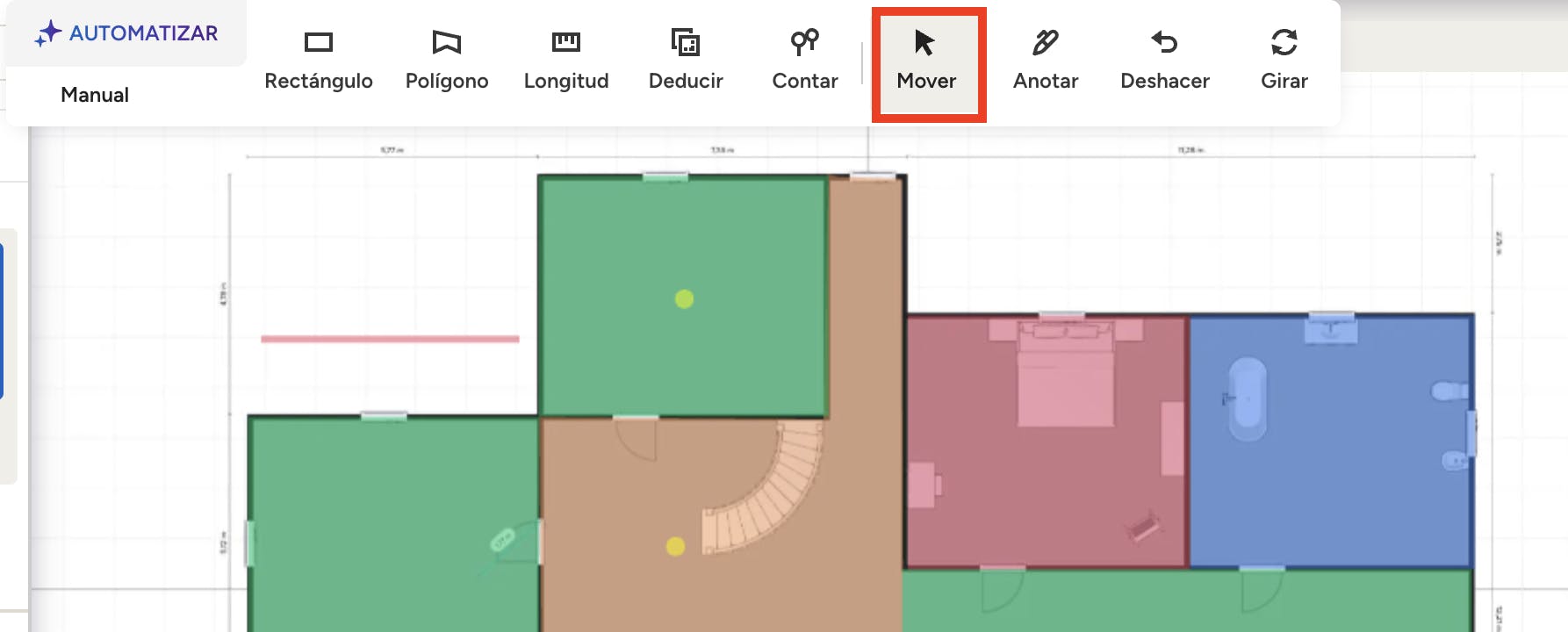

Puedes usar el icono del puntero para modificar medidas o recuentos existentes: te permitirá moverlos, editarlos o borrarlos.

Para moverlos o editarlos: selecciona el icono del puntero, haz clic y arrastra la medida o el recuento según lo que necesites. Para ajustar el tamaño, selecciona una esquina o el círculo central de una línea y modifica la altura o la anchura.

Para borrarlos: selecciona el icono del puntero, elige la medida y pulsa la tecla de suprimir de tu teclado.

El icono del puntero también te da la opción de moverte libremente por la herramienta, por ejemplo, cuando estás cambiando páginas, ajustando escalas o revisando el Cajón de medidas.

Agrupar medidas

La agrupación de medidas te facilita aún más conseguir los totales de los materiarles de tus projectos, e incluso tienes la opción de usar grupos que hayas guardado anteriormente. Si defines las categorías y los grupos al comienzo del proceso de medición, te será más fácil mantener la organización mientras creas medidas, y además tus clientes y los miembros de tu equipo comprenderán fácilmente lo que están viendo.

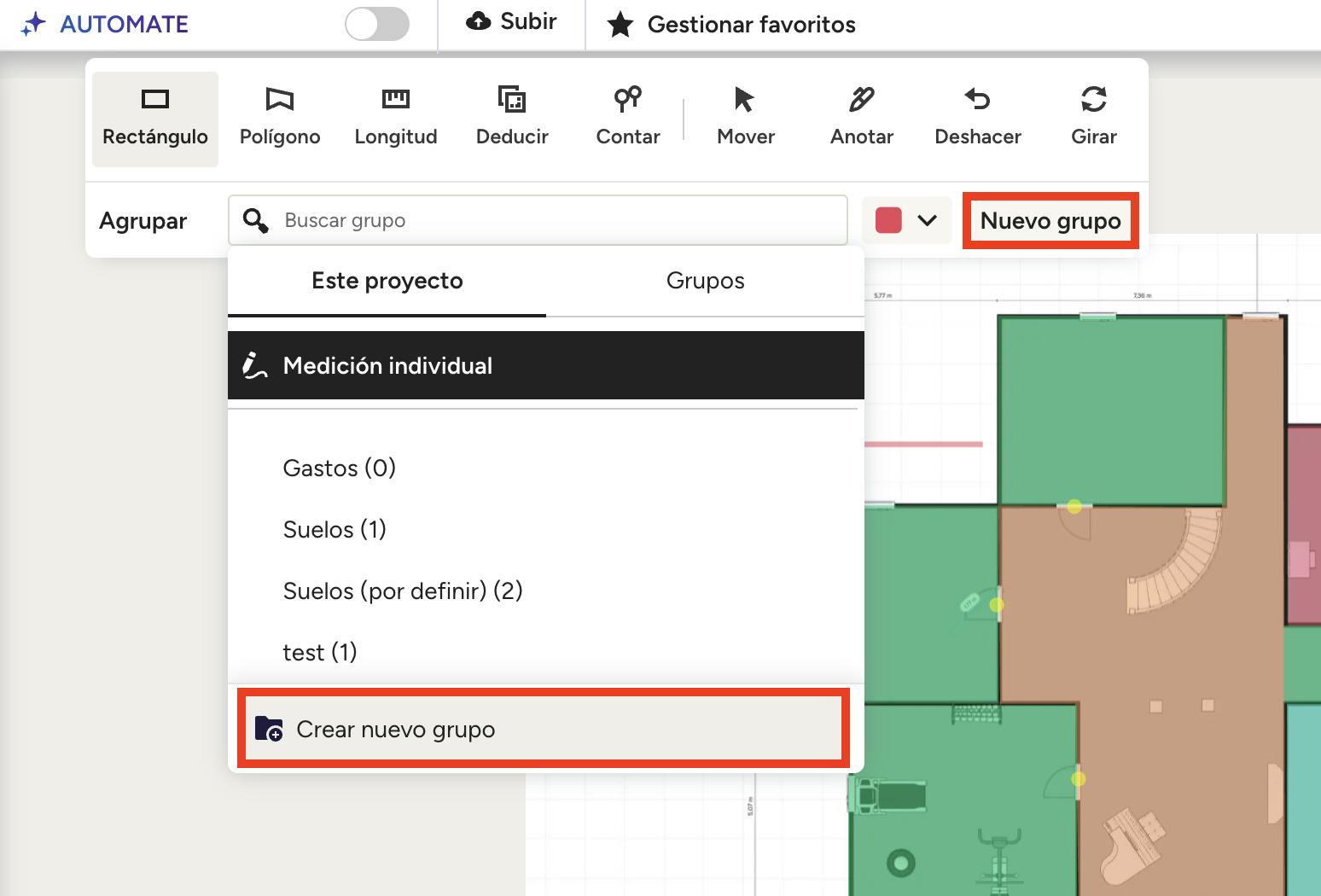

Crear grupos nuevos

Para hacerlo, selecciona la opción Nuevo grupo en la parte derecha del menú desplegable de los grupos, o en el botón Crear nuevo grupo que se encuentra al final del mismo menú desplegable. Aparecerá una ventana nueva en la que puedes elegir el nombre del grupo, la categoría (ya sea nueva o existente), el icono y el color. Además, también puedes añadirlo a favoritos si tienes la intención de volver a usarlo con frecuencia. Pulsa Crear cuando hayas terminado.

Procede a crear tus medidas y, cuando hayas terminado, las verás en el grupo nuevo en la sección Medidas.

Usar grupos existentes

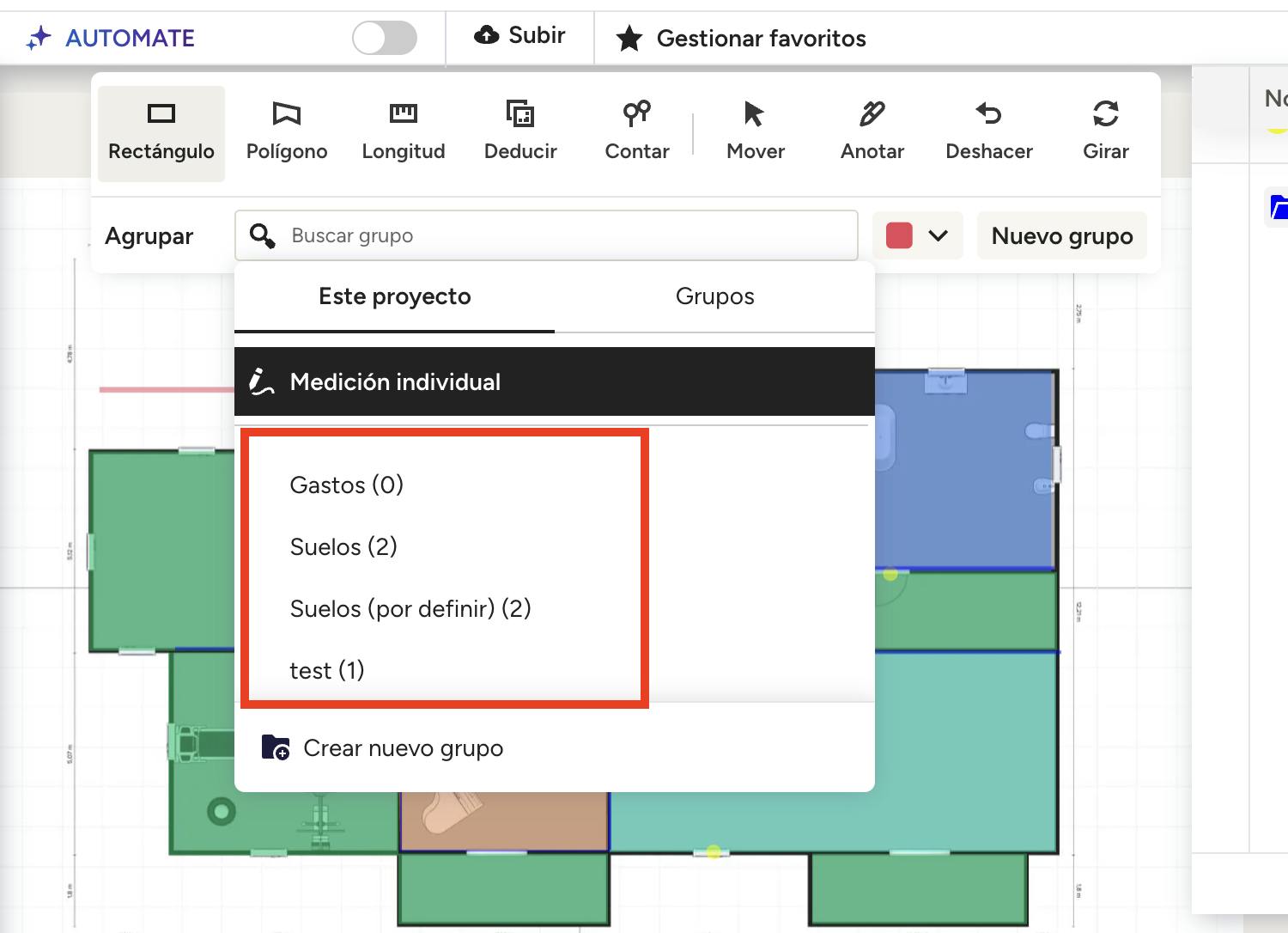

Para usar un grupo existente, haz clic en cualquiera de las herramientas de medición de la barra de herramientas y después selecciona el menú desplegable Grupo. Elige el grupo que desees en la pestaña Este proyecto o selecciona uno existente en la pestaña Grupos. Procede a realizar tus medidas y, cuando hayas terminado, las verás aparecer en el grupo seleccionado en la sección Medidas.

Deducir medidas

El icono Deducir te permite eliminar un área para que no se incluya en el total. Es muy útil cuando, por ejemplo, quieres deducir ventanas y puertas del revestimiento.

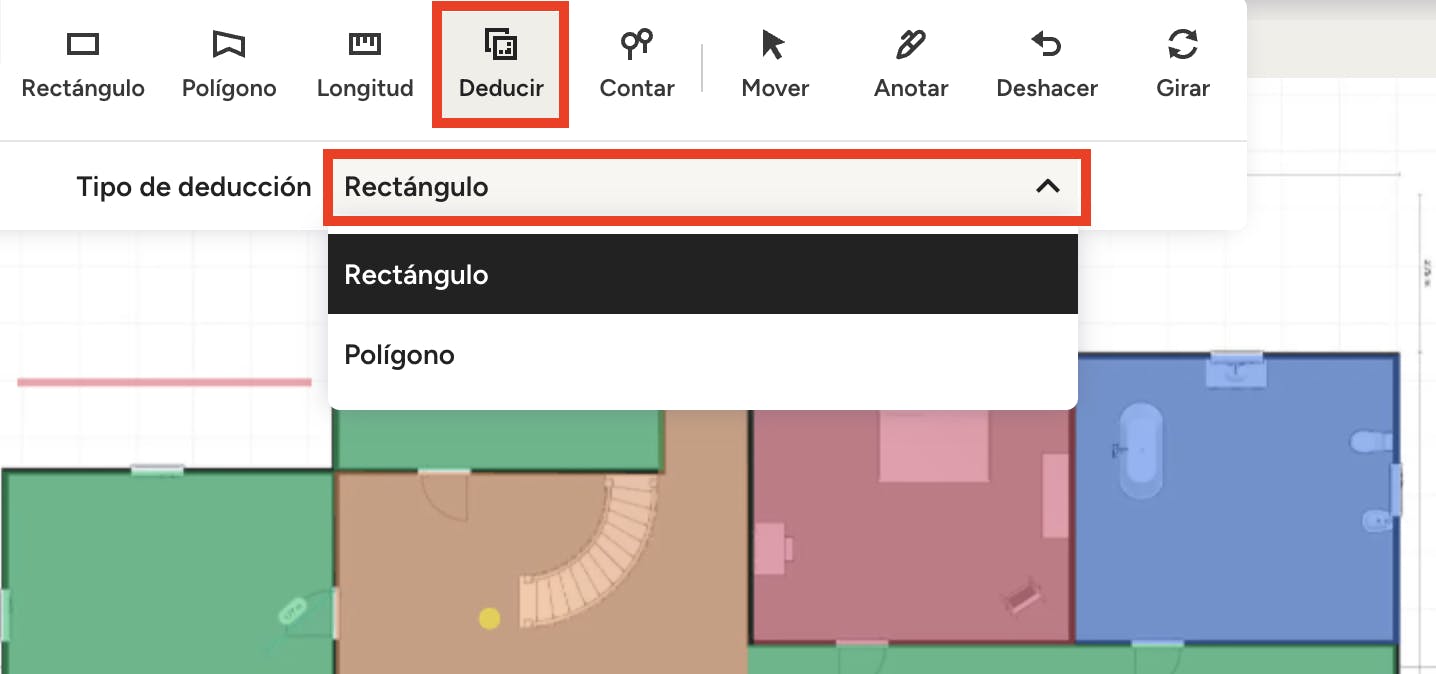

Para empezar, haz clic en Deducir y después selecciona el tipo que prefieras en el menú desplegable (Rectángulo o Polígono). Cuando lo hayas hecho, haz clic y arrastra el cursos de una esquina del espacio a la siguiente. Suelta el cursor cuando hayas completado la medida.

Contar elementos

El icono Contar te permite, como su propio nombre indica, contar elementos en esta herramienta, tales como inodoros, lavabos, enchufes, puertas, ventanas y mucho más. Se trata de una función muy flexible, y es que, como puedes asignar nombres a tus grupos, tienes la opción de personalizar y contar lo que necesites. También tienes la opción de usar grupos que hayas creado y guardado anteriormente para calcular el total de los materiales.

Crear nuevo recuento

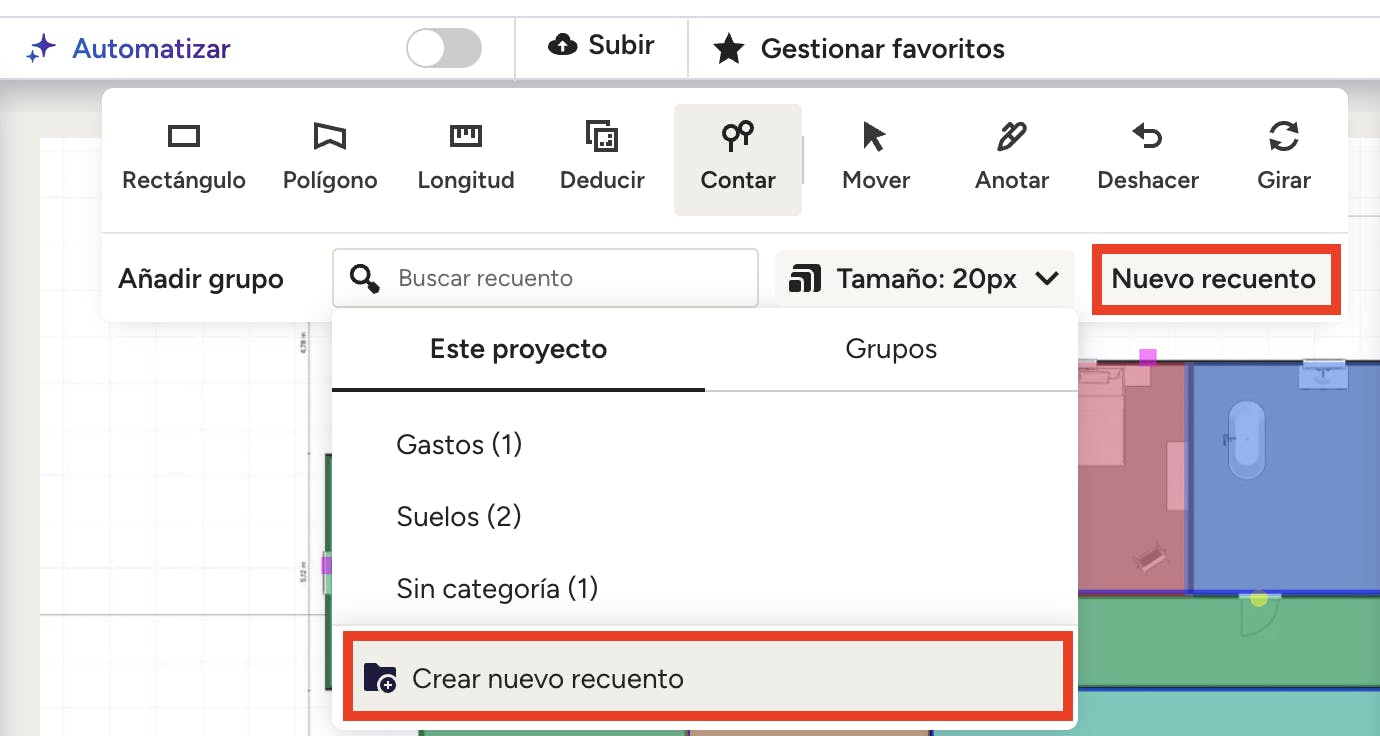

Para hacerlo, selecciona Nuevo recuento junto a la derecha del menú desplegable Grupo, o haz clic en Crear nuevo recuento en la parte inferior del mismo menú desplegable. Aparecerá una nueva ventana en la que puedes elegir el nombre para el grupo, la categoría (ya sea nueva o existente), el color y el icono. También podrás añadirlo a favoritos si tienes la intención de volver a usarlo frecuentemente. Haz clic en Crear cuando hayas terminado.

Cuando hayas creado el grupo nuevo, haz clic en el plano y el icono aparecerá automáticamente. Usa el menú desplegable para ajustar el tamaño del icono de forma que represente tus elementos de la forma más adecuada.

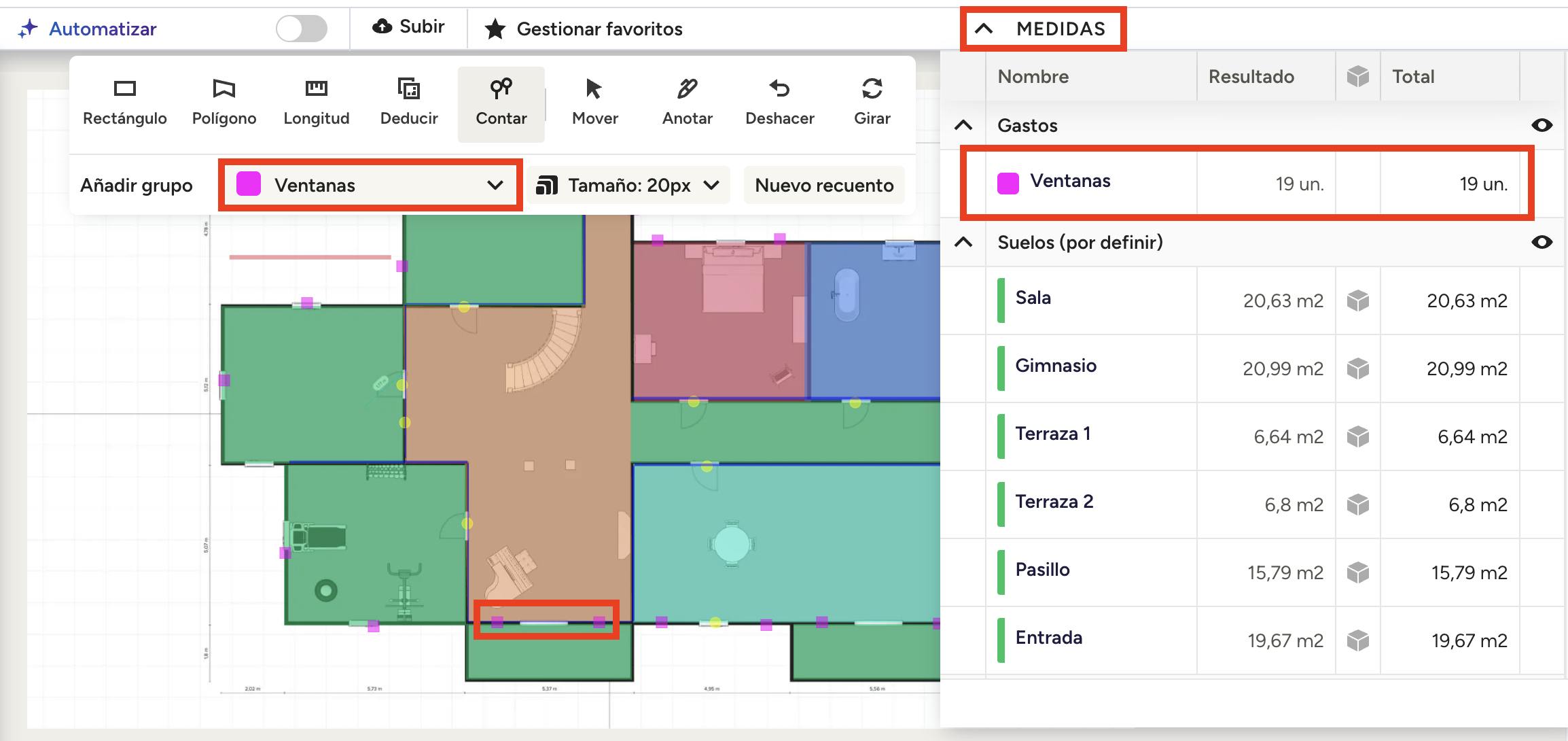

En este ejemplo, el cuadrado rosa cuenta el número de ventanas, que verás en el grupo nuevo en la sección Medidas.

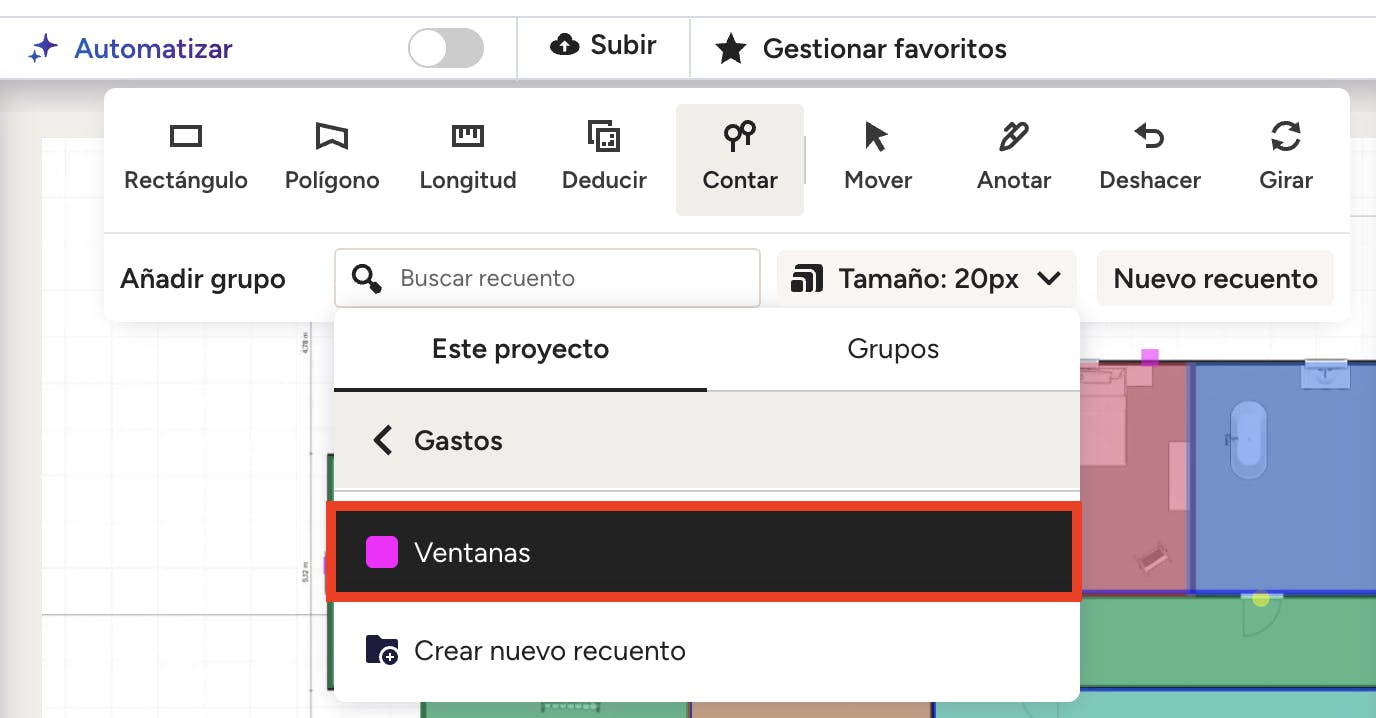

Usar recuentos existentes

Para hacerlo, haz clic en la herramienta Contar y después abre el menú desplegable Grupo. Elige el que prefieras en la pestaña Este proyecto o uno existente en la pestaña Grupos. Crea los recuentos en el plano y los verás aparecer en el grupo seleccionado en la sección Medidas.

Crear anotaciones

El icono Anotar te permite escribir notas directamente en los planos. Estas notas aparecerán en los archivos PDF, de forma que podrás compartirlas fácilmente con tus clientes o tu equipo.

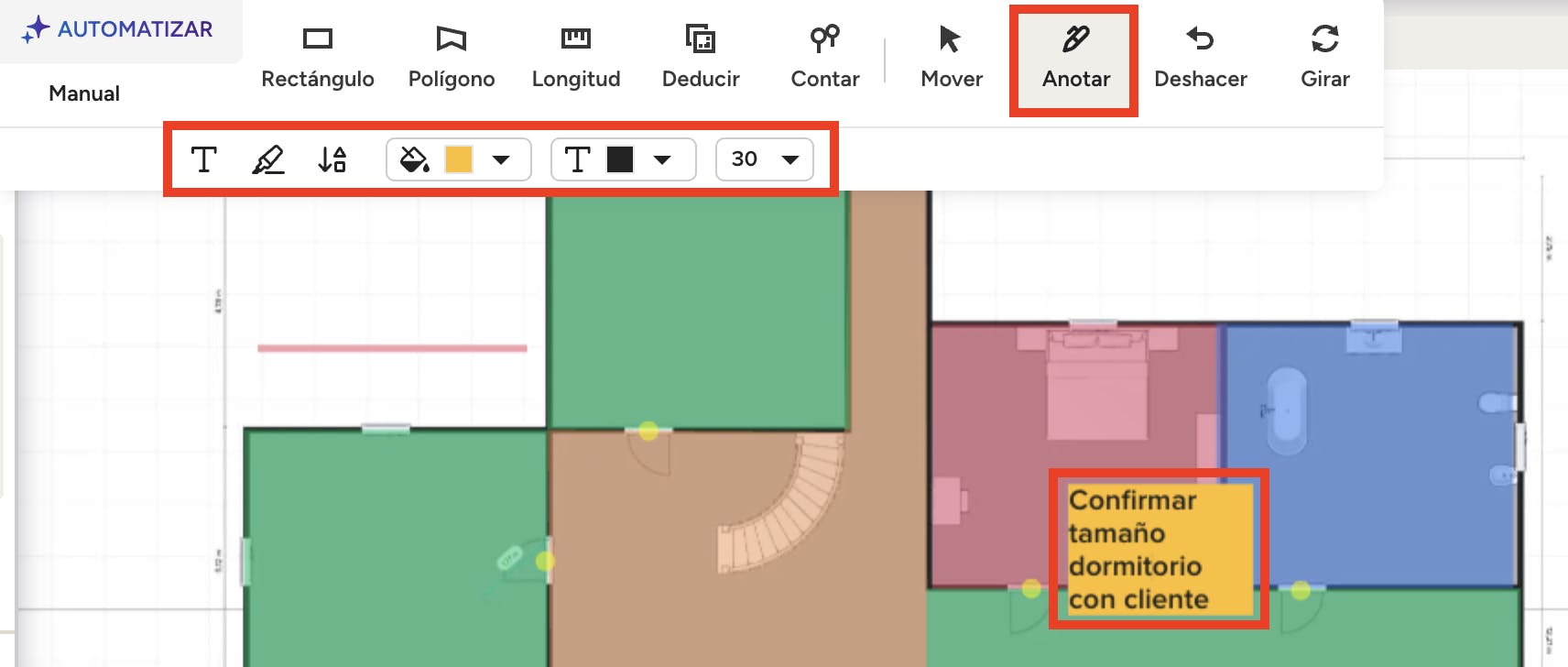

Para empezar, haz clic en el icono Anotar y selecciona la opción con forma de T para añadir texto o el icono con forma de lápiz para dibujar. Haz clic directamente en la parte del plano en la que quieras añadir la nota. Dibuja o escribe el texto, y dale el formato que desees: puedes cambiar el color de fondo, el color de la fuente y el tamaño.

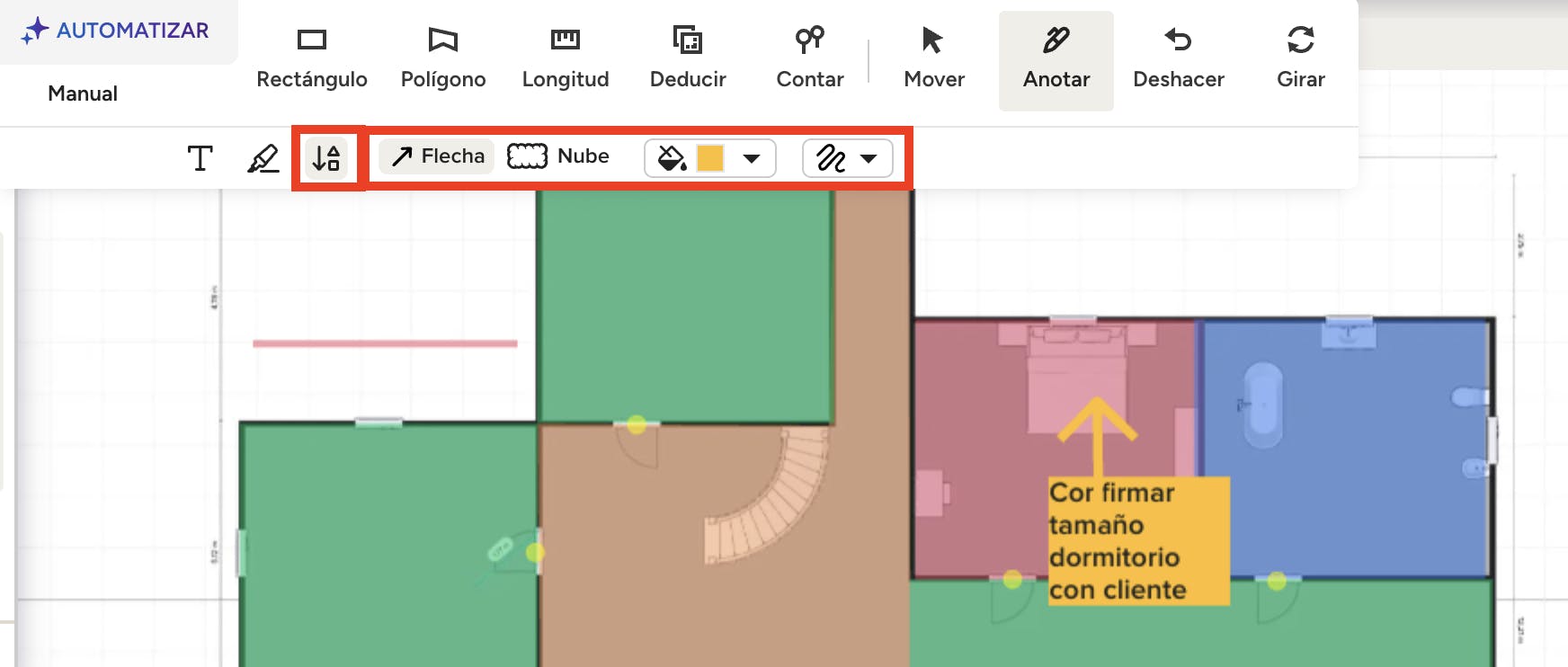

Si quieres, puedes añadir una flecha que apunte a la parte del plano que necesites para que la nota sea más clara. Para hacerlo, haz clic en el icono de la flecha y después selecciona Flecha o Nube, en función de la forma que quieras añadir. Para crear la flecha, haz clic en la esquina de la nota y después arrastra el cursor hasta la parte adecuada del plano. Verás la flecha al soltar el cursor.

Deshacer acciones

El icono Deshacer te permite revertir los cambios recientes que hayas hecho en caso de error. Solo tienes que seleccionar el icono Deshacer y el cambio reciente desaparecerá.

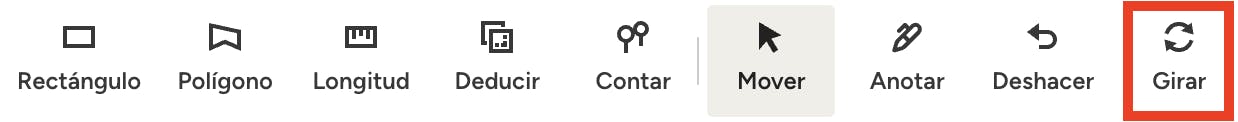

Girar plano

El icono Girar solo aparecerá en el menú antes de que hagas las medidas del plano. Una vez que hayas hecho una medida, no podrás girarlo. Solo tienes que hacer clic en el icono Girar y la orientación del plano se ajustará.
